Guia de instalação: Xirgo com 3 fios no Reveal
Nível de competências: Avançado
Os instaladores devem saber trabalhar com os sistemas elétricos e de arranque do veículo e como utilizar relés, díodos e entradas dos sensores.
Este guia explica como instalar um localizador de veículos Xirgo com uma instalação de 3 fios em veículos ligeiros de mercadorias ou pesados de mercadorias.
Achtung
Não utilize uma ligação de 3 fios ao instalar este dispositivo com um cabo Y. Este dispositivo não suporta 2 fontes de alimentação em simultâneo.
Tempo necessário: 20-40 minutos

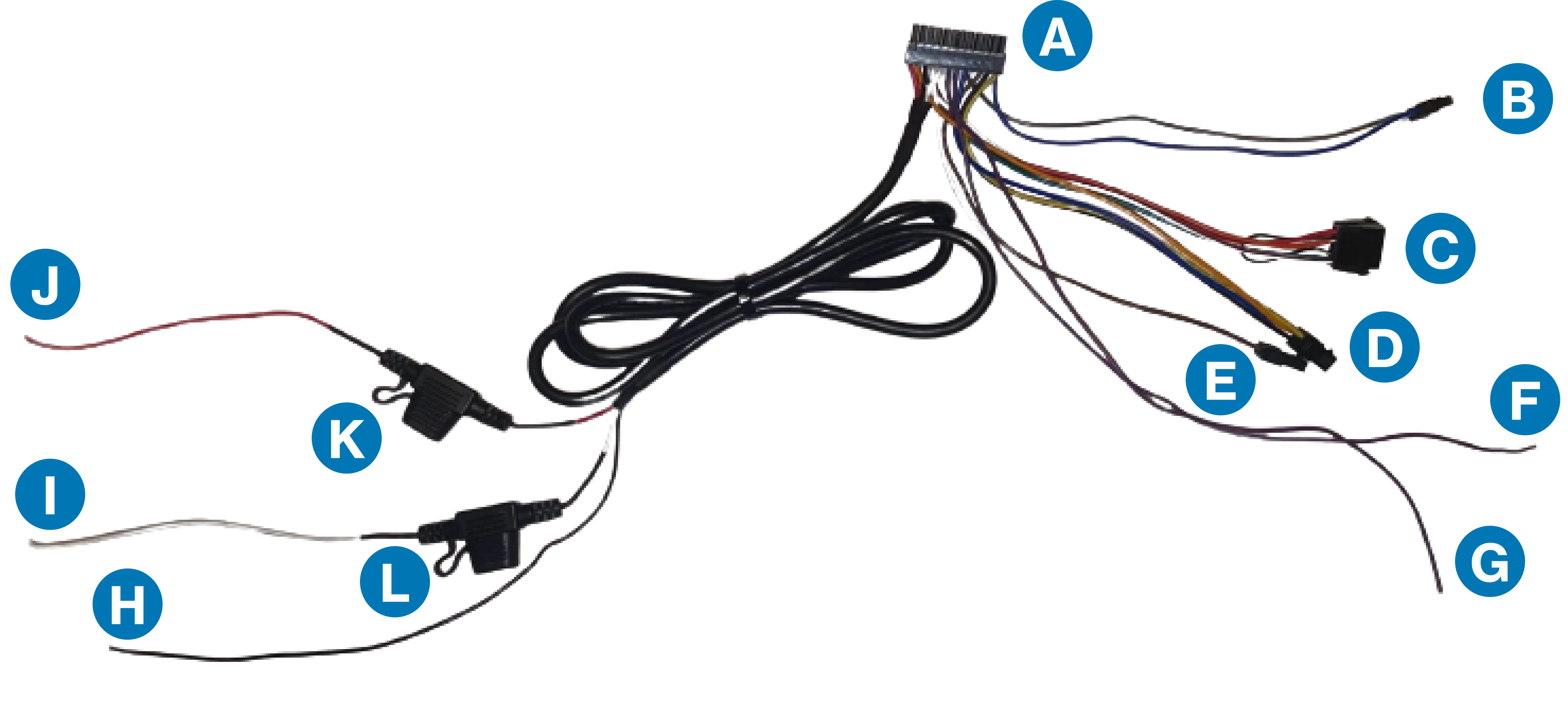

(A) Conector de E/S Molex de 24 pinos
(B) Conector do leitor do Número de identificação do condutor
(C) Conector do Garmin
(D) Conector do botão de pânico/privacidade
(E) Conector do sinal sonoro do Número de identificação do condutor
(F) Entrada 1 – fio roxo, pino 6 (acionador positivo)
(G) Entrada 2 – fio roxo, pino 7 (acionador negativo)
(H) Fio de terra (preto)
(I) Fio de alimentação da ignição (branco)
(J) Fio de alimentação contínua (vermelho)
(K) Fusível de 3 amperes
(L) Fusível de 3 amperes
Passo 8: registar o número de série do dispositivo
Registe o número de série/ESN do dispositivo (será necessário mais tarde).
Os parceiros de instalação da Verizon Connect podem ler o número de série/ESN do dispositivo com a aplicação Reveal Hardware Installer (RHI).
Nota

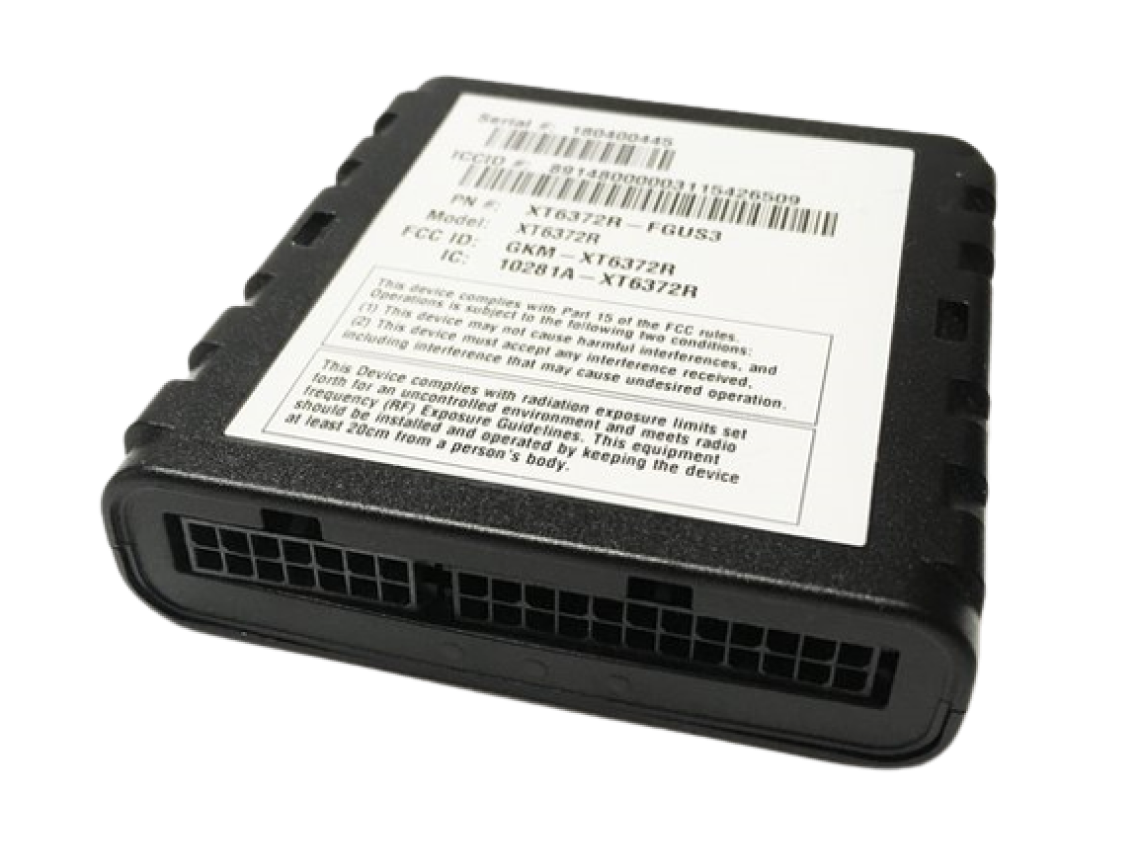

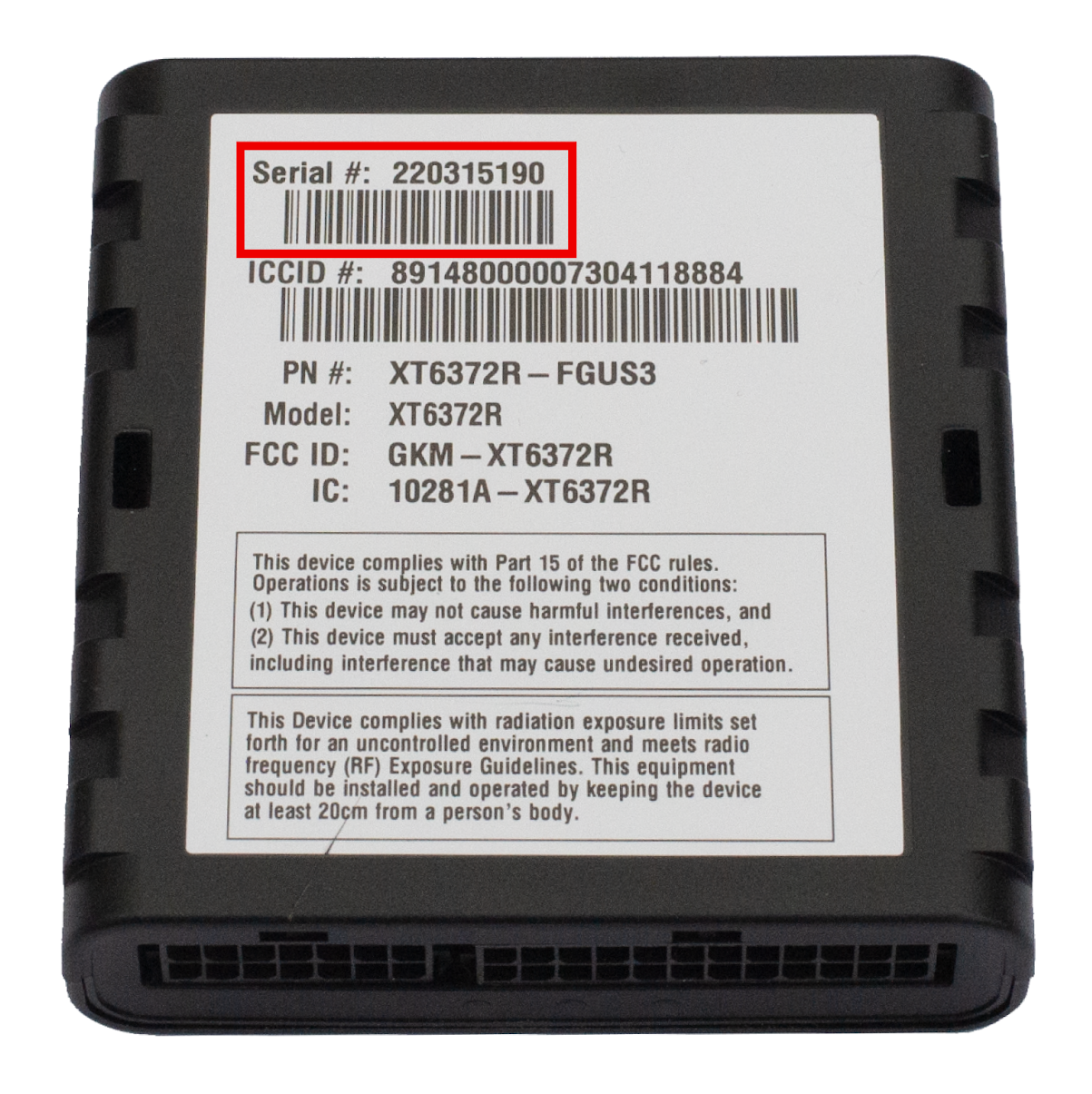

O número de série (denominado "ESN" no Reveal) encontra-se na etiqueta de informações na parte superior do dispositivo.
-

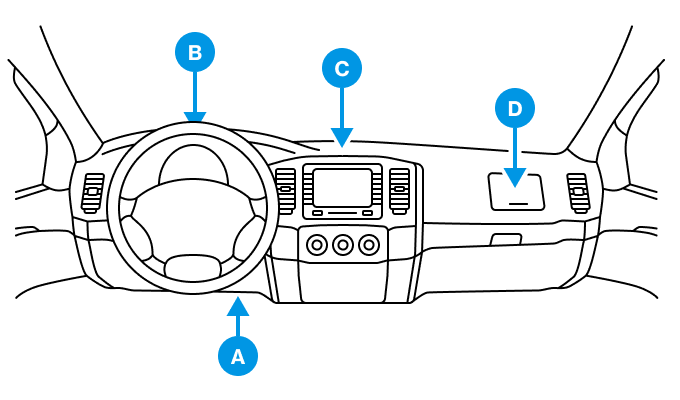

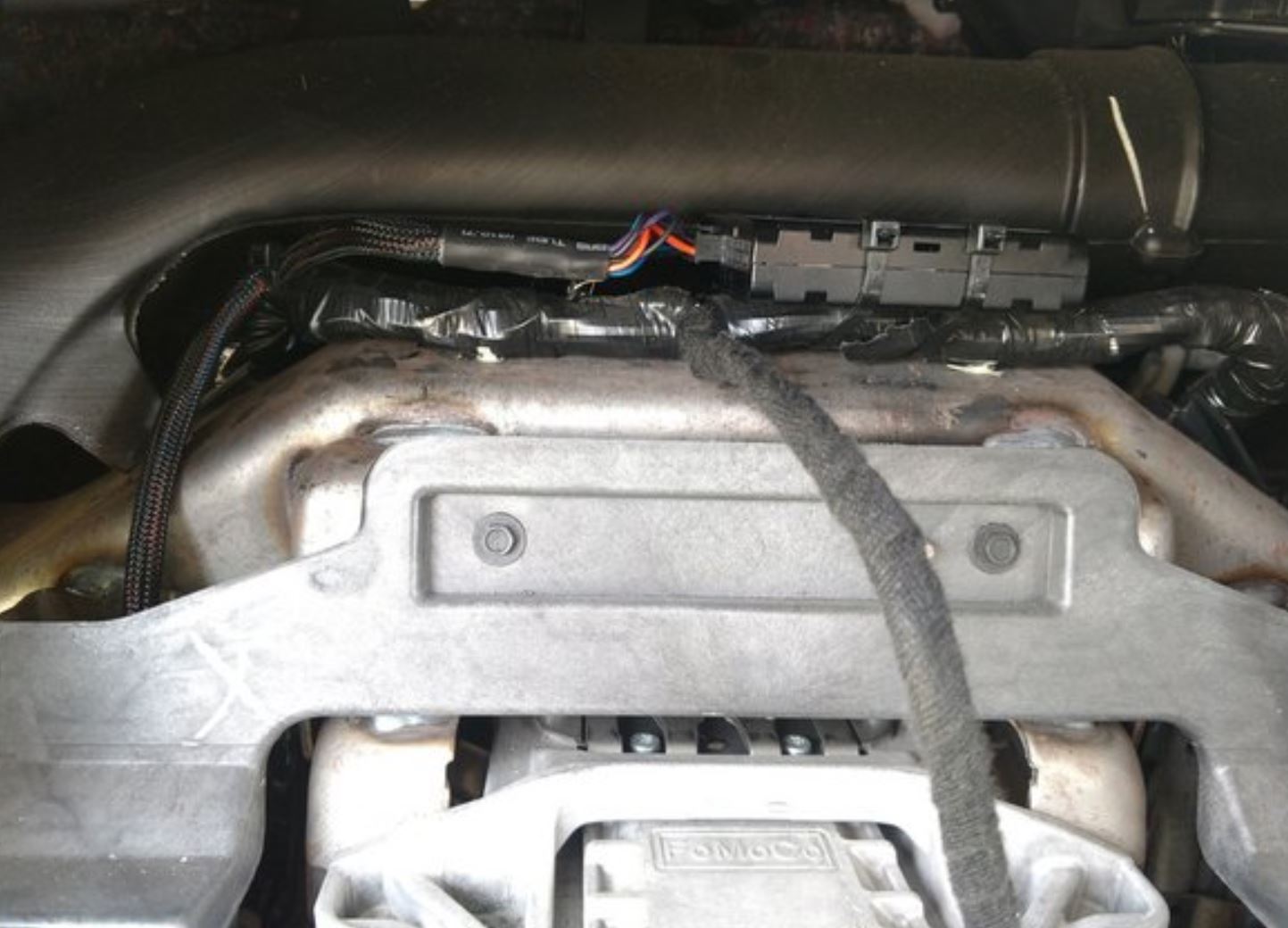

Encontre um local adequado para montar o dispositivo. Os locais de montagem sugeridos são apresentados abaixo.
(A) A traseira do painel lateral do joelho do condutor
(B) A traseira do conjunto de instrumentos
(C) A traseira da consola central
(D) A traseira do porta-luvas
-
Para garantir uma cobertura de rede forte, considere o seguinte ao escolher o local de montagem:
- O dispositivo deve ser montado com a etiqueta virada para cima e voltado para o céu para melhor sinal.
- O dispositivo não deve ser montado diretamente sob peças metálicas grandes.
- O dispositivo funciona através de vidro, plástico e materiais compósitos.
Utilizando o feixe de fios de alimentação de 24 pinos, localize e ligue os fios do feixe de fios da seguinte forma:
-
O fio vermelho a uma fonte de alimentação contínua (bateria +).
-
O fio branco a uma fonte de ignição, como o interruptor de ignição, os conetores de fios sobresselentes de fábrica etiquetados para esse efeito ou a caixa de fusíveis.
-
O fio preto à terra.
Cor do fio vermelho: bateria, branco: ignição, preto: terra
A imagem abaixo mostra a técnica de junção preferida.

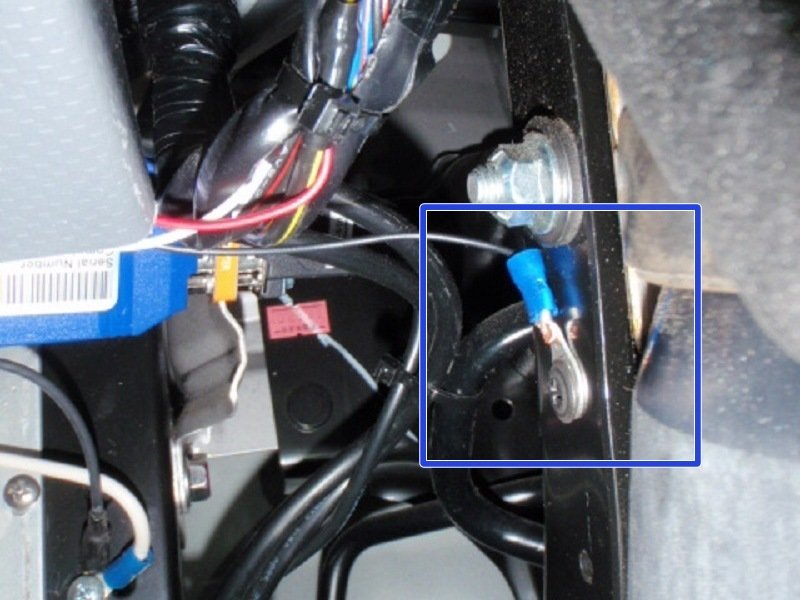

Utilize um terminal de anel para fazer a terminação do fio de terra no chassis com um parafuso autorroscante, um conetor de fio sobresselente de fábrica ou um parafuso de terra com marcação de fábrica etiquetado para o efeito.
Ligue o fio de terra a um ponto de terra com marcação de fábrica ou a um circuito etiquetado para o efeito.
Para instalações em camiões pesados de mercadorias, semirreboques ou equipamento de construção:
Não tente ligar a um ponto de terra do chassis com um parafuso autorroscante e um terminal de anel.
Utilize sempre um ponto de terra com marcação de fábrica ou um circuito etiquetado para o efeito.
-
Se não estiverem instalados periféricos opcionais, avance para o Passo 7: passar os cabos e fixar o dispositivo.
-
Caso contrário, avance para o Passo 5: ligar o feixe de fios de E/S.
-

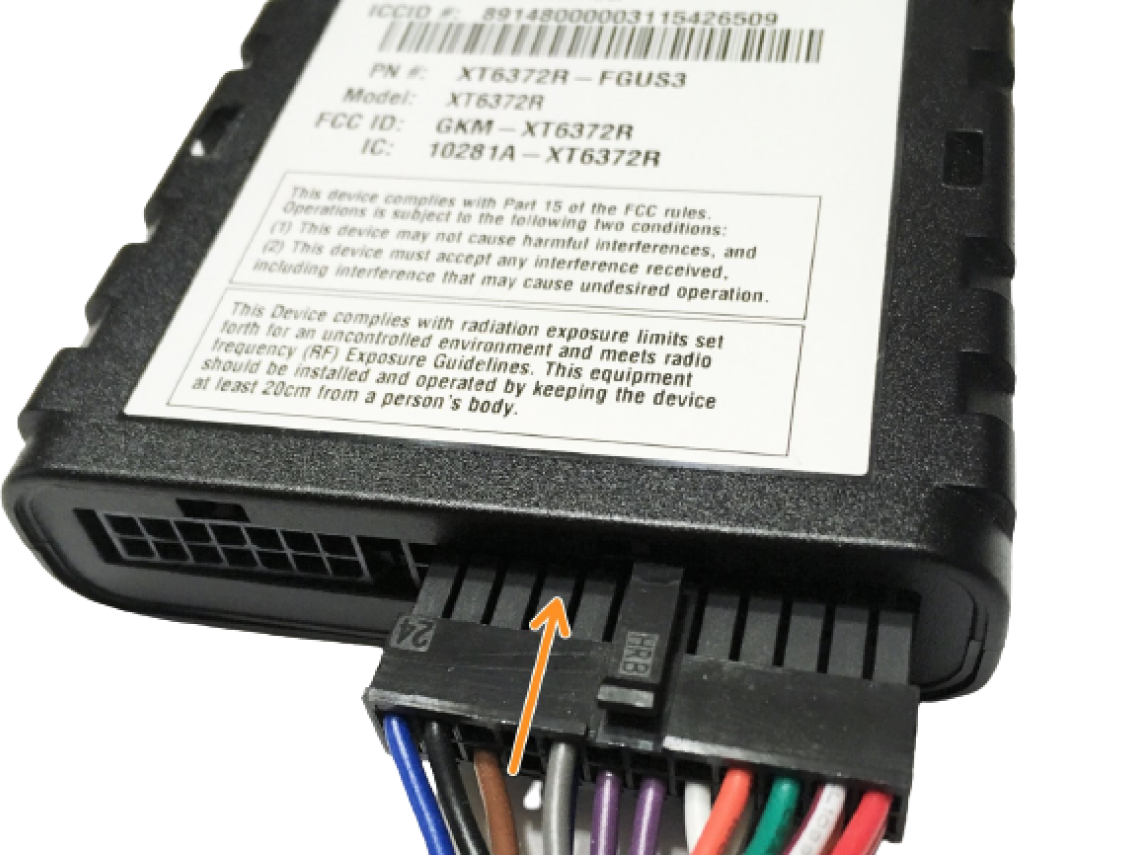

Ligue o conetor do feixe de fios de E/S Molex de 24 pinos ao dispositivo Xirgo.
-
Ligue o feixe de fios de E/S às entradas opcionais (veja as imagens abaixo).
As cores dos fios podem mudar, como tal, verifique sempre o número do pino.
-

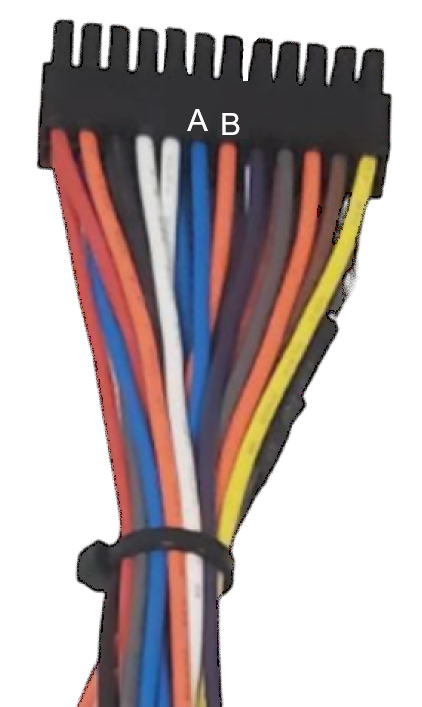

A: a entrada 1 é o pino 6; + entrada positiva
-
B: a entrada 2 é o pino 7; (-) entrada negativa
-
A: Garmin
-
B: Pânico/Privacidade
-
C: Sinal sonoro do Número de identificação do condutor
-
D: Leitor do Número de identificação do condutor
-

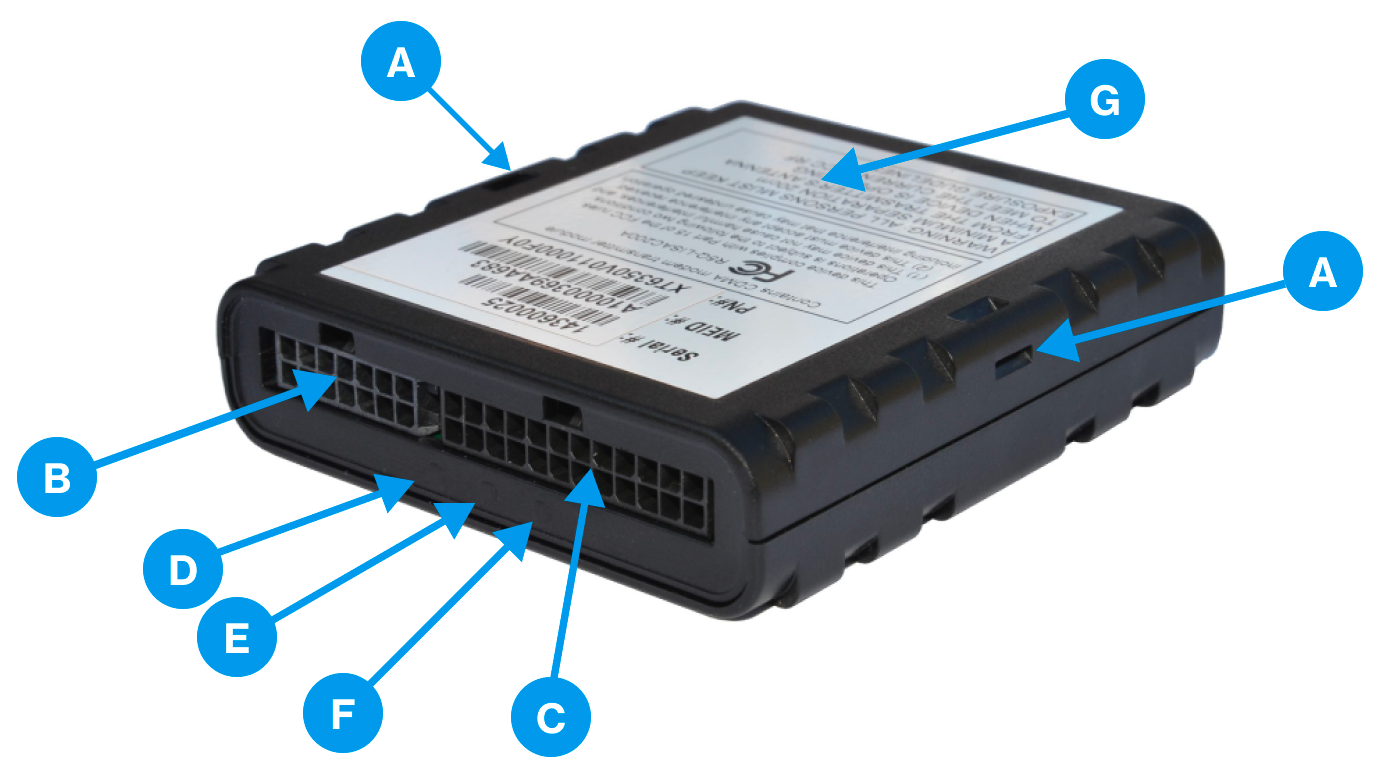

(A) LED âmbar (rede móvel)
-
Desligado: o dispositivo não está a receber energia
-
A piscar: a ignição está desligada
-
A piscar rapidamente: à procura de sinal móvel/ignição ligada
-
Fixo: sinal móvel encontrado/ignição ligada
(B) LED azul (Bluetooth), apenas para dispositivos compatíveis com Bluetooth
-
Desligado: o Bluetooth não está ligado
-
A piscar: o Bluetooth está ligado
(C) LED verde (GPS)
-
Desligado: à procura de satélites
-
A piscar: contagem de satélites +1
-
O LED pisca uma vez para indicar que foi encontrado um sinal GPS.
-
O LED continua a piscar para indicar o número de satélites visíveis para o dispositivo.
-
-

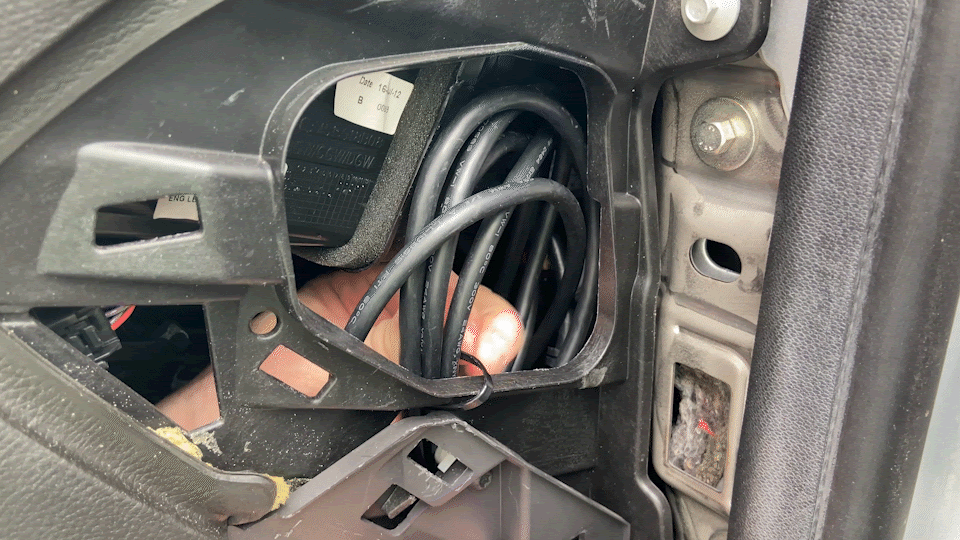

Encaminhe os cabos para o local de montagem e ligue-os.
Nota

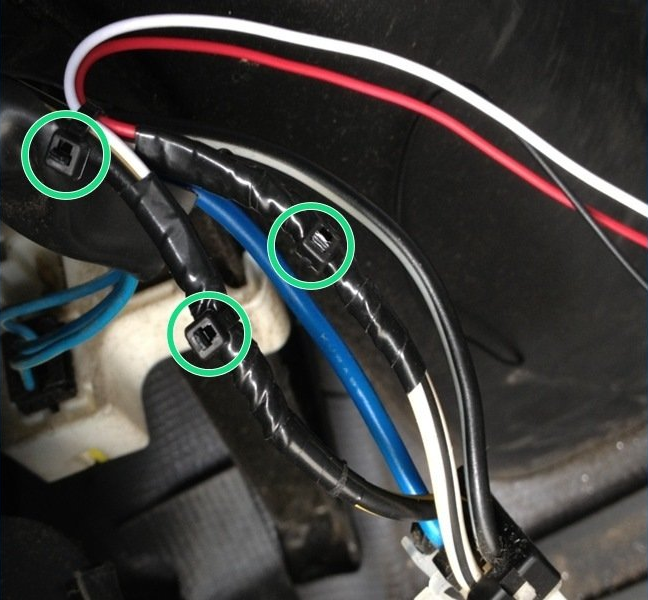

Enrole e fixe os cabos soltos com braçadeiras para que não interfiram com o condutor ou a operação normal do veículo.
-
Verifique se está tudo devidamente apertado e corte as braçadeiras se estiverem demasiado longas.
Cuidado
Tenha cuidado ao cortar as braçadeiras. Cortar ou danificar acidentalmente os cabos do veículo irá causar problemas de desempenho no veículo.
-
Certifique-se de que a instalação não interfere com o condutor ou a operação normal do veículo. Se tiver removido o painel, não o coloque até a ligação à rede ser confirmada.
-
Fixe o dispositivo firmemente a um suporte de montagem estável ou aglomere os fios com braçadeiras, fita VHB ou Velcro com resistência industrial. Não cubra o ESN/número de série com fita de face dupla (a etiqueta irá desfazer-se e ficará ilegível ao remover a fita).
Nota
O dispositivo tem de ser fixado com segurança para evitar que se mova e que gere relatórios de eventos de condução agressiva erróneos.
Utilize o Spotlight ou o portal do Reveal para ligar e verificar as instalações com êxito.
Saiba como Verificar uma instalação no Reveal.
