Guia de instalação: INOSLV V8
Nível de competências: Especialista
O instalador consegue identificar e estabelecer ligação a motores e sistemas elétricos comuns em veículos e ativos, como módulos de controlo, sensores, fios de acionador, alternadores, arranques e solenoides. O instalador pode utilizar resistências de pull-up e pull-down, relés e díodos.
Tempo necessário: 20-60 minutos
Este guia explica como instalar um dispositivo INOSLV V8 num veículo. É um guia para clientes Reveal.
Neste guia:
Passo 1: Posicionar o veículo
Passo 2: Reúna as suas ferramentas
Passo 3: Obtenha as peças necessárias
Passo 4: Identificar as peças do cabo de alimentação INOSLV V8
Passo 5: Identificar as peças do dispositivo INOSLV V8
Passo 6: Registar o número IMEI do dispositivo
Passo 7: Ligar periféricos opcionais
Passo 8: Ligar o dispositivo INOSLV V8 ao veículo
Passo 9: Ligar o cabo de alimentação INOSLV V8 ao dispositivo
Passo 10: Encontrar um local adequado para montar o dispositivo
Passo 11: Encaminhar os cabos e fixar o dispositivo
Passo 12: Verificar a operação
Periféricos opcionais
Exclusão de responsabilidade
Passo 1: Posicionar o veículo
Posicione o veículo num local com boa cobertura de rede e em local com céu aberto.
O motor deve estar desligado ao instalar o dispositivo.
Passo 2: Reúna as suas ferramentas
Consoante o tipo de veículo, pode precisar das seguintes ferramentas:
- Ferramentas de remoção do painel
- Multímetro digital
- Conjunto de bits e adaptador para chave de soquete
- Fita elétrica
- Ferro de soldar e solda
- Luz de trabalho
- Braçadeiras
Passo 3: Obtenha as peças necessárias
As seguintes peças são obrigatórias:
- Cabo de alimentação INOSLV V8
- Dispositivo INOSLV V8
Passo 4: Identificar as peças do cabo de alimentação INOSLV V8

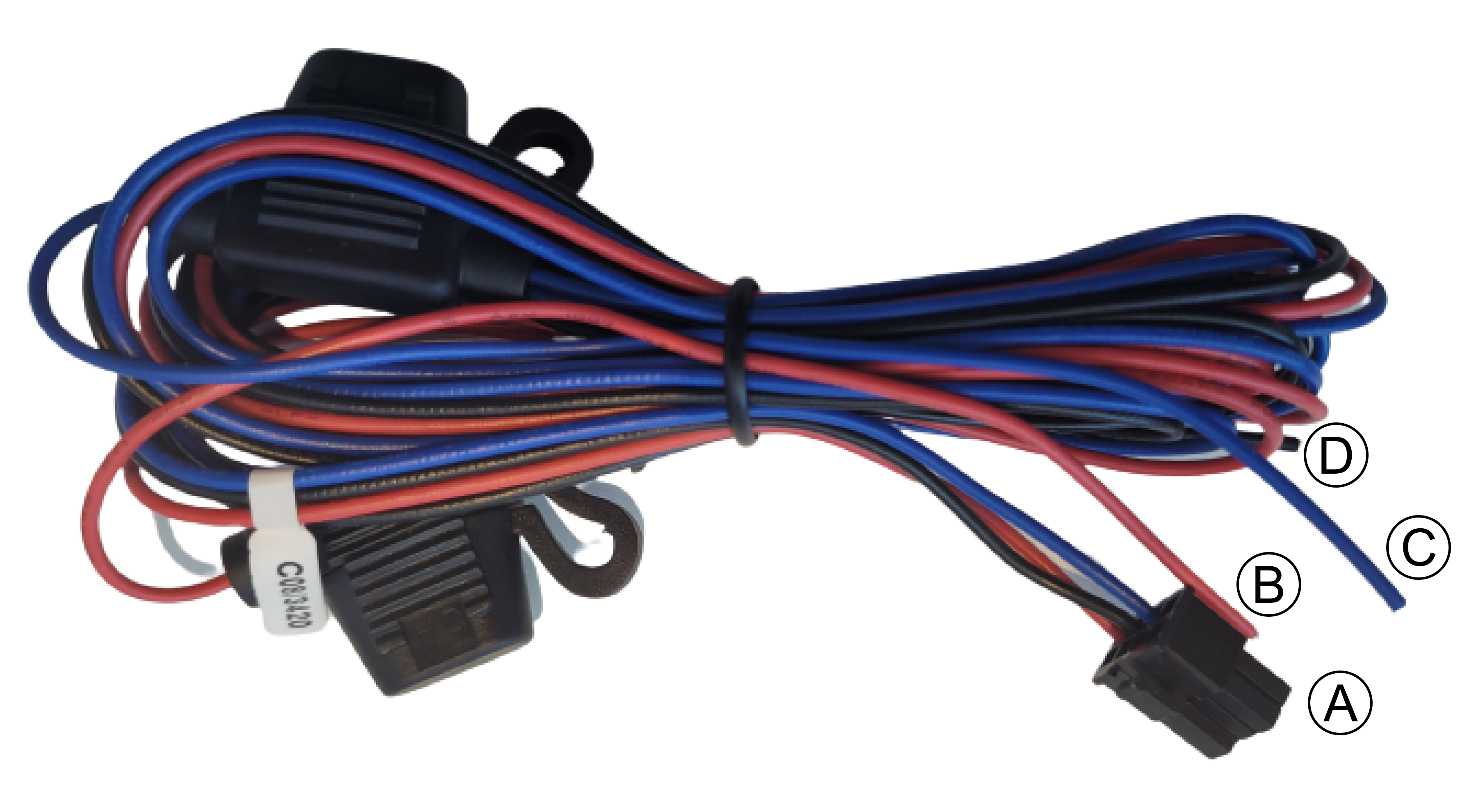

(A) Conector Molex
(B) Cabo de ligação de 3 fios: alimentação (vermelho)
(C) Cabo de ligação de 3 fios: ignição (azul)
(D) Cabo de ligação de 3 fios: terra (preto)
Passo 5: Identificar as peças do dispositivo INOSLV V8

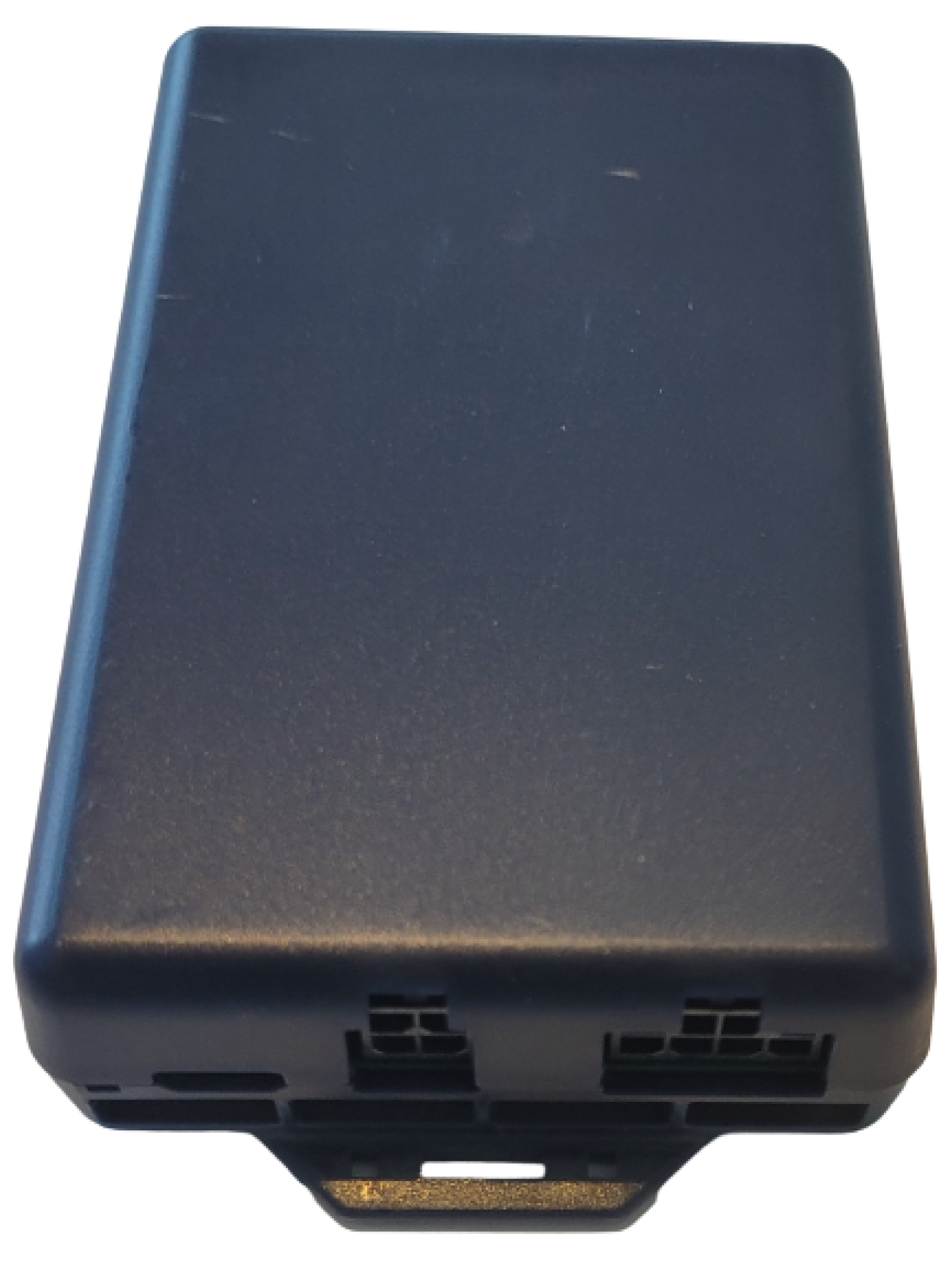

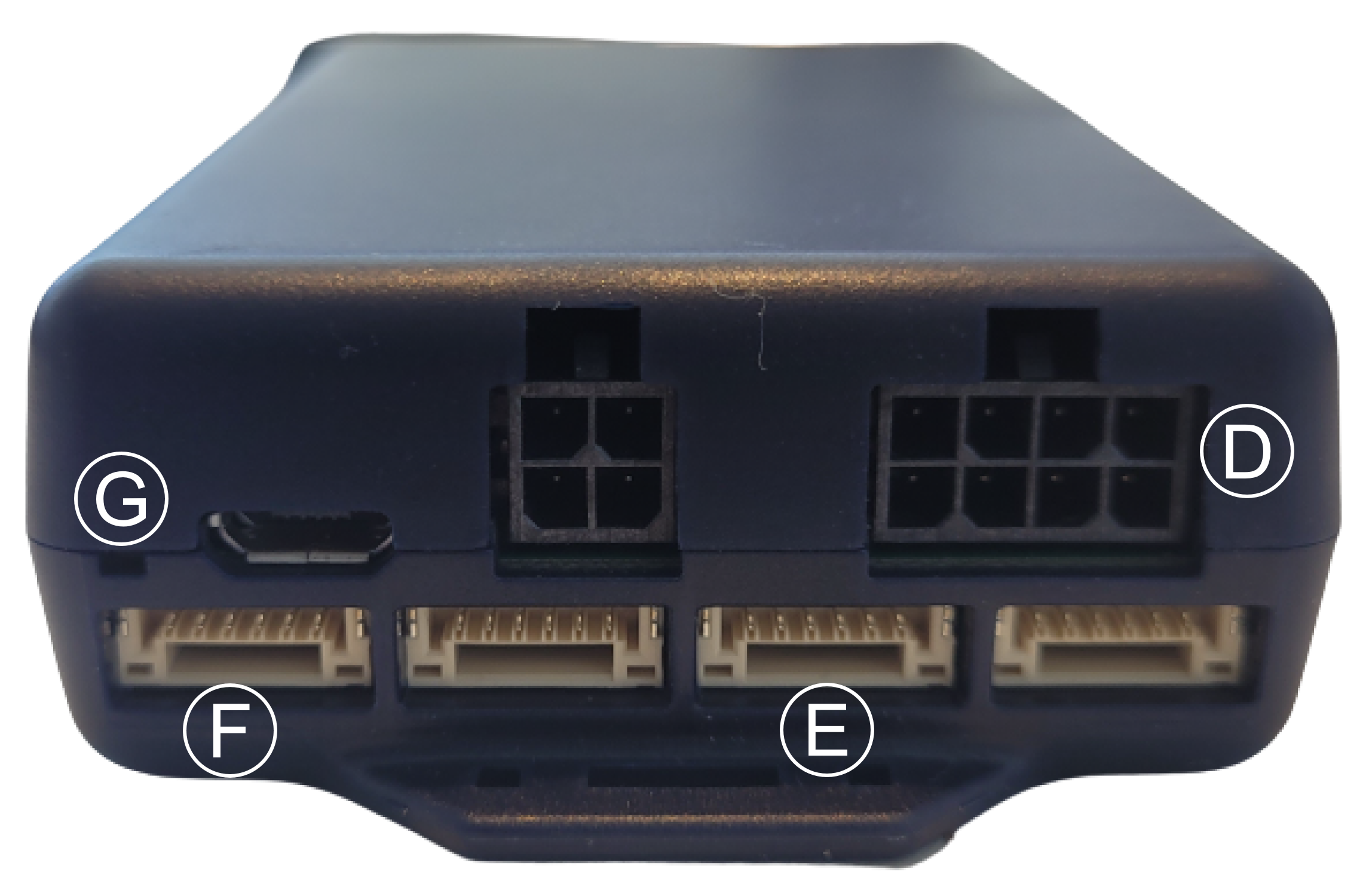

(A) Patilhas de fixação
(B) Etiqueta informativa
(C) Número IMEI do dispositivo
(D) Ficha do conector Molex
(E) Ficha do conector do Número de identificação do condutor
(F) Ficha do conector ECM
(G) LED de diagnóstico (para os estados do GPS e GSM)
Passo 6: Registar o número IMEI do dispositivo
Registe o número IMEI do dispositivo (será necessário mais tarde).

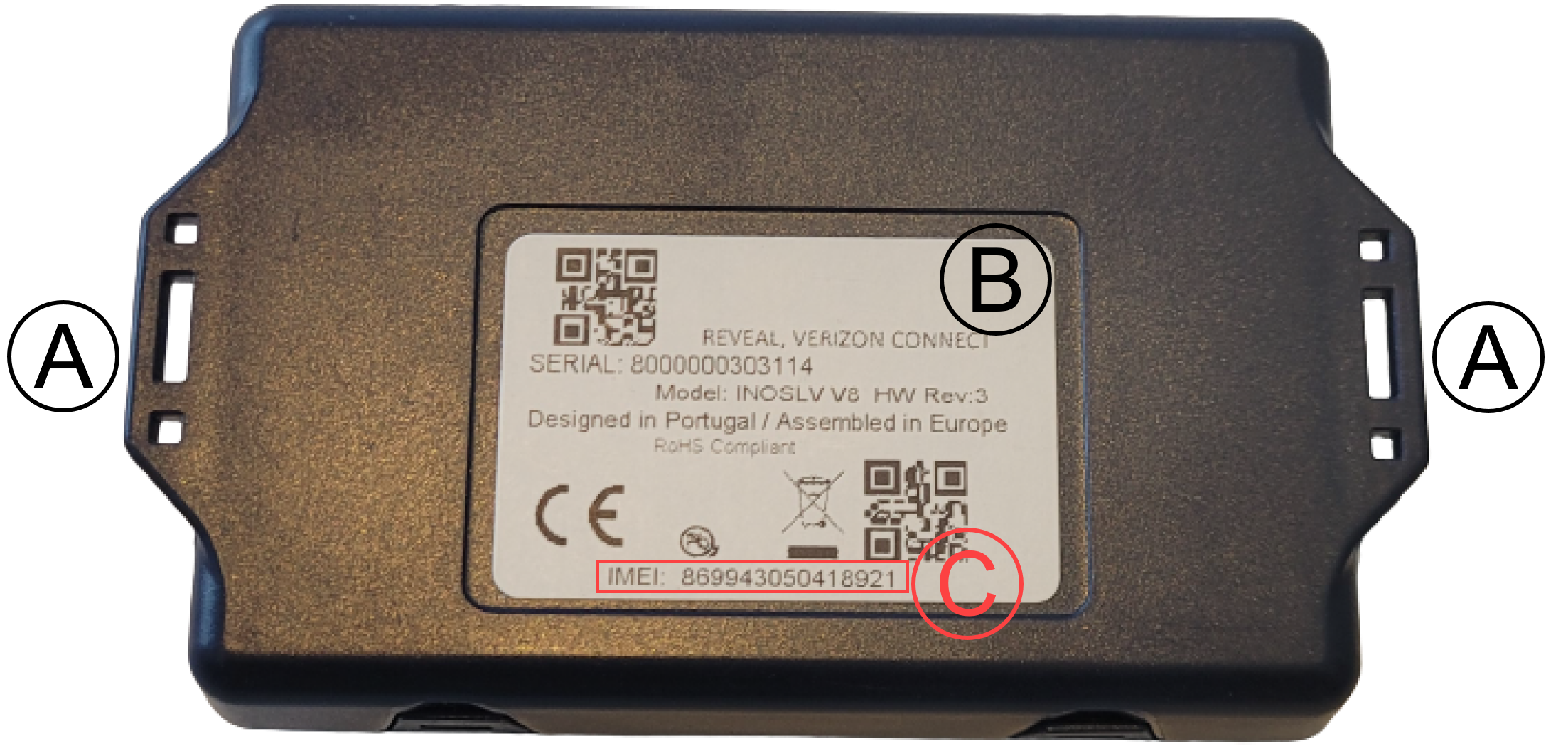

O número IMEI do dispositivo (“ESN” no Reveal) encontra-se na etiqueta informativa do dispositivo.
Passo 7: Ligar periféricos opcionais
Este passo aplica-se apenas a instalações com periféricos opcionais ou entradas de sensor.
Se a instalação tiver periféricos opcionais:
- Ligue o conector de cablagem dos periféricos ao dispositivo INOSLV V8.

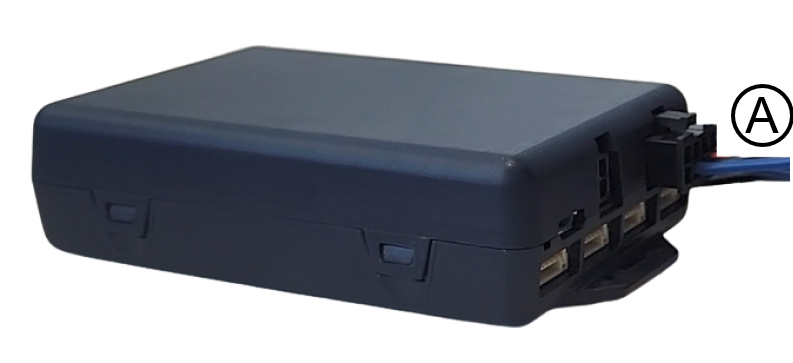

(A) Conector Molex na cablagem dos periféricos - Ligue a cablagem dos periféricos aos periféricos necessários, conforme indicados na secção Periféricos opcionais.
(consulte a secção Periféricos opcionais e instale os periféricos necessários. Depois de instalar os periféricos, avance para o Passo 8).
Passo 8: Ligar o dispositivo INOSLV V8 ao veículo
Os cabos padrão exigem três pontos de ligação ao veículo: alimentação (12 V ou 24 V), ignição (se disponível) e terra.

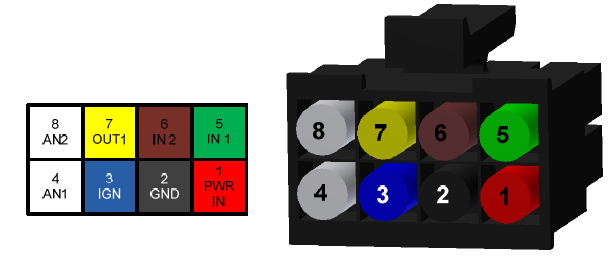

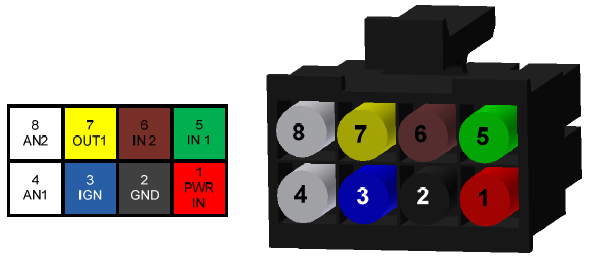

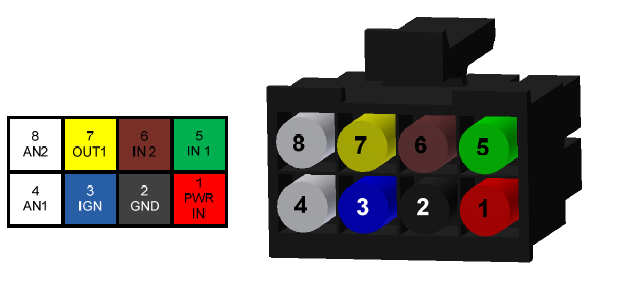

Os pinos de entrada de alimentação são ilustrados na imagem abaixo:
|
(1) Alimentação (12 V ou 24 V) |
- Identifique o cabo de alimentação e o cabo de ignição do veículo, sob proteção de fusível.
-
Ligue o cabo de alimentação INOSLV V8 ao veículo da seguinte forma:
- Ligue o fio de ligação à terra (preto) ao chassis do veículo, solde e isole a ligação.
- Ligue o fio de ligação à alimentação (vermelho) diretamente ao terminal da bateria, solde e isole a ligação.
- Ligue o fio de ligação à ignição ao cilindro da chave, solde e isole a ligação.
Isole todas as ligações com fita elétrica e fixe com braçadeiras.
Não use conectores tipo T (T-taps), conectores de bloqueio Scotch, tomadas de fusíveis ou conectores de empalme para ligar o dispositivo.
Passo 9: Ligar cabo de alimentação INOSLV V8 ao dispositivo
- Ligue o conector Molex do cabo de alimentação INOSLV V8 ao dispositivo.
- Confirme que o dispositivo está a receber energia e verifique o seu estado.
Aguarde até 5 minutos para que o dispositivo adquira sinais GSM e GPS. Se o dispositivo não se encontrar no modo de descanso, efetue este passo com a chave do veículo na posição desligada.
Cores da luz LED do dispositivo e estados
A luz LED do dispositivo pisca a vermelho no arranque.
Cor do LED (indica o estado GSM)
- Vermelho: Sem sinal GSM
- Verde: Registado na rede GSM
- Laranja: serviço GPRS ativado
Estado do LED (indica o estado do GPS)
- Intermitente: Localização GPS não adquirida
- Fixa: Localização GPS adquirida - Quando o dispositivo tiver adquirido sinais GPS e GSM, ligue a chave durante 30 segundos e depois desligue-a.
-
Se as luzes LED não funcionarem conforme descrito acima, verifique todas as ligações.
- Verifique as ligações de alimentação, ignição e terra na ficha Molex do dispositivo. Poderá ser necessário repor a alimentação.
- Se tal for necessário: retire a ficha Molex, aguarde 30 segundos e volte a colocar o tampão.
Resolução de problemas
| Problema | Possível causa | Ação recomendada |
|
LED não acende (problema com a fonte de alimentação) |
Falha na ligação do cabo de alimentação |
Verifique o fusível. Verifique a tensão no ponto de ligação do cabo de alimentação. Verifique a existência de tensão no conector de entrada de alimentação INOSLV V8. Verifique todas as ligações de terminal. Verifique as ligações à terra. Troque o cabo de alimentação. |
| Polaridade da fonte de alimentação | Mudar a polaridade da fonte de alimentação | |
| Avaria do INOSLV V8 | Trocar o dispositivo INOSLV V8 | |
| Veículo obstruído por uma estrutura de metal ou cimento | Garanta que o veículo não se encontra no interior de um edifício ou sob um telhado de metal ou cimento. | |
| Poucos satélites visíveis |
Garanta uma zona exterior desimpedida entre a antena GPS e o céu. Garanta que não existem paredes ou outros obstáculos perto do equipamento. |
|
| Avaria do GPS | Trocar o dispositivo INOSLV V8 | |
|
LED vermelho estável (problema com o GSM) |
GSM sem serviço ou com sinal de rede fraco. | Leve o veículo para um local com melhor sinal. |
| Cartão SIM inserido incorretamente. | Retire o cartão SIM e volte a inseri-lo corretamente. | |
| Cartão SIM desativado. | Verifique o estado de ativação do cartão SIM com a operadora GSM. | |
| Avaria do GSM. | Mudar o dispositivo IOSLV V8 |
Passo 10: Encontrar um local adequado para montar o dispositivo
Encontre um local adequado para montar o dispositivo. Os locais de montagem sugeridos são apresentados abaixo.
Ao escolher o local de montagem, considere o seguinte:
-
Cobertura de rede no local de montagem:
- O dispositivo deve ser montado com a etiqueta virada para baixo.
- O dispositivo não deve ser montado diretamente sob peças metálicas grandes.
O dispositivo funciona através de vidro, plástico e materiais compósitos.
-
Espaço no local de montagem:
- Deverá existir espaço amplo para fixar o dispositivo firmemente com braçadeiras.
- O dispositivo montado não deve obstruir a operação do veículo.
A antena ou antenas estão integradas. Não existem antenas externas para montar.
-
Possibilidade de danos no dispositivo ou cabo:
- Evite fontes de calor (por exemplo, uma saída ou conduta de aquecimento).
- Evite superfícies afiadas.
Não monte o dispositivo INOSLV V8 no compartimento do motor, diretamente em cima do rádio, junto de peças móveis ou num local que possa estar exposto a outras interferências.
Passo 11: Encaminhar os cabos e fixar o dispositivo
- Coloque o dispositivo no devido lugar, no local de montagem.
-
Fixe o dispositivo firmemente a um suporte de montagem estável ou aglomere os fios com braçadeiras.
Pode passar as braçadeiras pelas patilhas de fixação nas laterais do dispositivo.
Fixe firmemente o dispositivo de modo a que não se mova. Se o dispositivo não estiver fixo, ocorrerá uma redução da precisão dos relatórios de eventos de condução agressiva.
-
Encaminhe os cabos para o local de montagem.
Enrole e fixe os cabos soltos com braçadeiras para que não interfiram com o condutor ou a operação normal do veículo.
- Verifique se está tudo devidamente apertado e corte as braçadeiras se estiverem demasiado longas.
Tenha muito cuidado ao cortar as braçadeiras. Cortar ou danificar acidentalmente os cabos do veículo irá causar problemas de desempenho no veículo. - Verifique que a instalação não interfere com o condutor ou a operação normal do veículo.
Passo 12: Verificar a operação
Deverá verificar a operação do INOSLV V8 instalado no veículo.
- Recolha as seguintes informações:
O número IMEI do dispositivo (registado no Passo 6)
As informações sobre o veículo
- Número de identificação do veículo (VIN)
- Matrícula do Veículo
- Marca, modelo e ano do veículo
- Leitura do conta-quilómetros (na data de instalação)
- Data de instalação
- Se um Número de identificação do condutor estiver instalado: o número do cartão do condutor (registado ao instalar o Número de identificação do condutor) -
Prencha o form abaixou ou envie os detalhes da instalação por email ao Apoio ao Cliente da Verizon Connect para suporte@verizonconnect.com.
O Apoio ao Cliente da Verizon Connect verificará a operação do dispositivo instalado e enviar-lhe-á um email informando do seguinte:
- O dispositivo instalado está a funcionar corretamente (instalação concluída), ou
- O dispositivo instalado não está a funcionar corretamente (o Apoio ao Cliente da Verizon Connect entrará em contacto para resolver o problema).
Periféricos opcionais

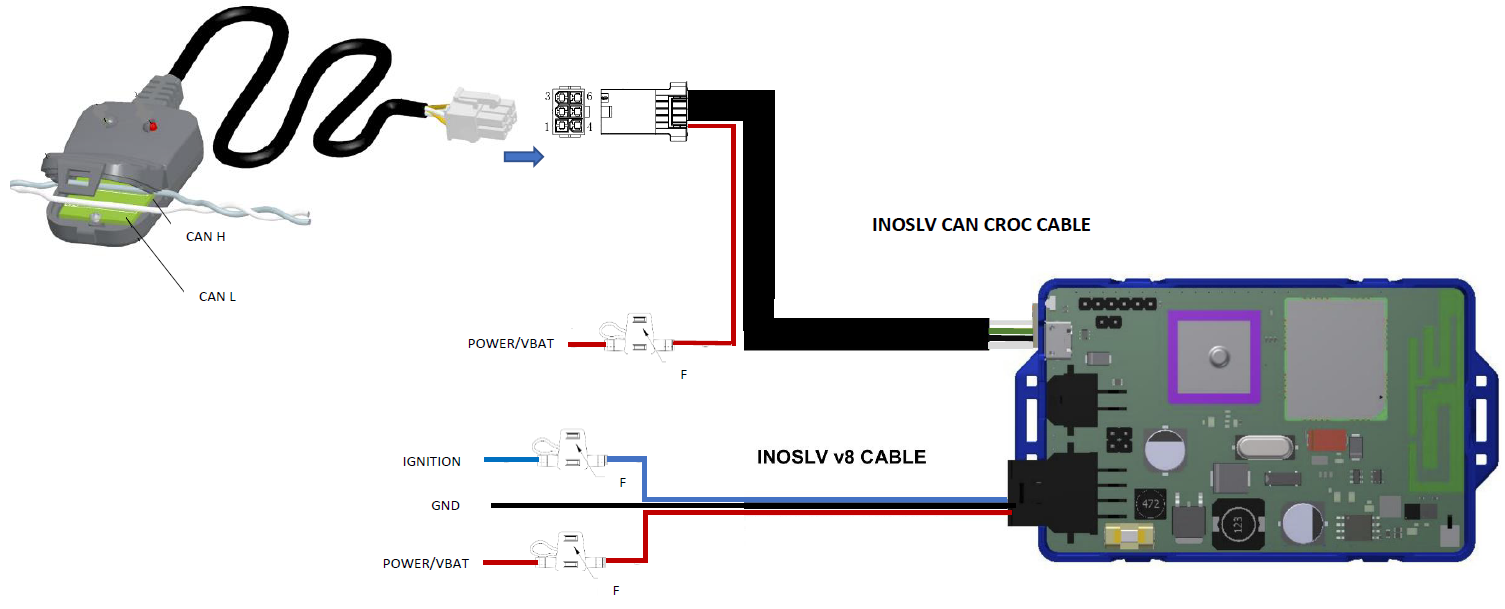

Esta secção explica como instalar periféricos opcionais num veículo. Destina-se a clientes do Reveal que utilizam o dispositivo INOSLV V8.
É possível adicionar os seguintes periféricos opcionais a uma instalação do INOSLV V8:
A. Imobilizador
B. Número de identificação do condutor
C. Botão de pânico / Botão de privacidade

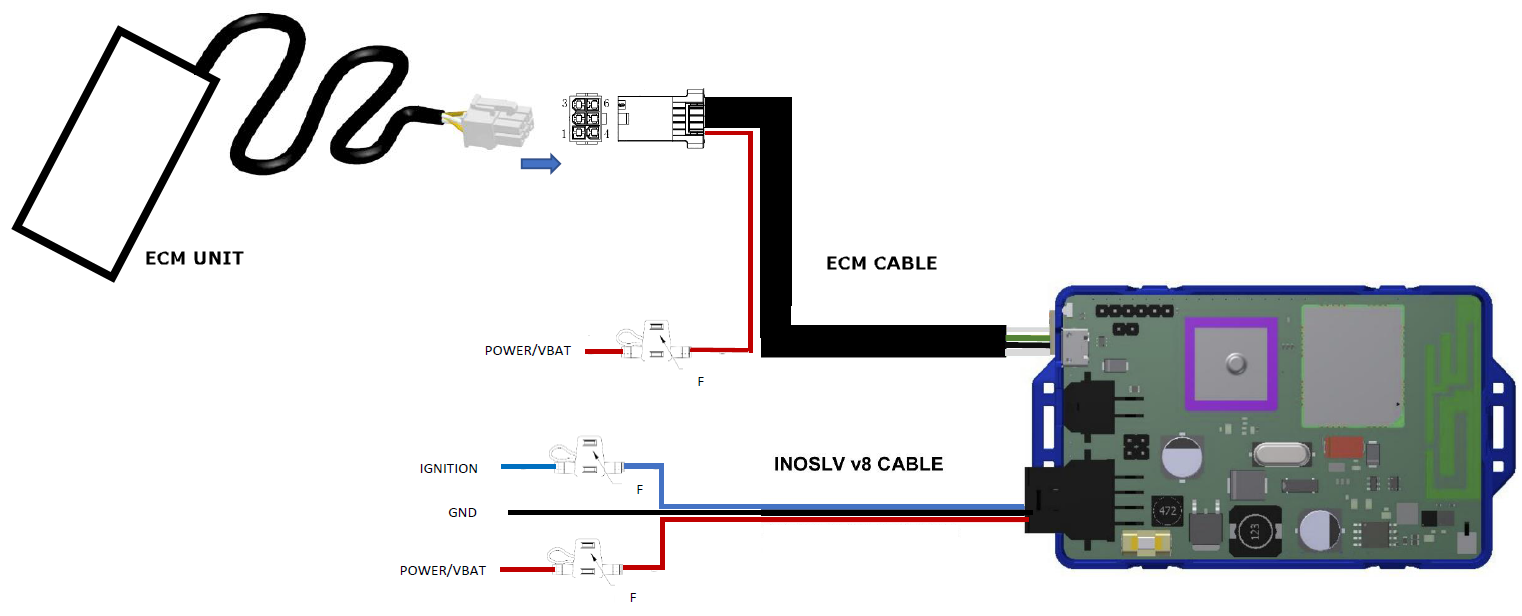

D. Módulo de controlo do motor
A. Imobilizador
Passo A1: Iniciar a instalação do dispositivo INOSLV V8
- Consulte os detalhes de instalação do dispositivo INOSLV V8 acima.
- Efetue a instalação do dispositivo INOSLV V8 até à secção sobre adicionar periféricos opcionais.
Passo A2: Identificar o conteúdo do kit de imobilização
O kit de imobilização inclui: um relé, um suporte de relé e um fio com um terminal de crimpagem Molex
Relé
Suporte de relé

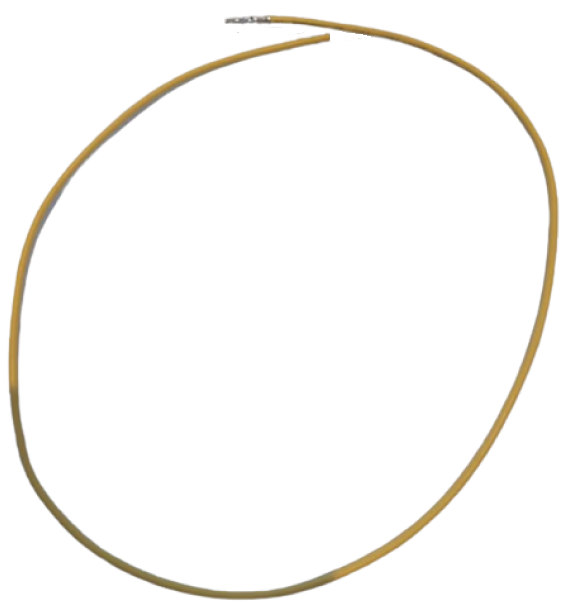

Fio com suporte de crimpagem Molex
Passo A3: Ligar o kit de imobilização

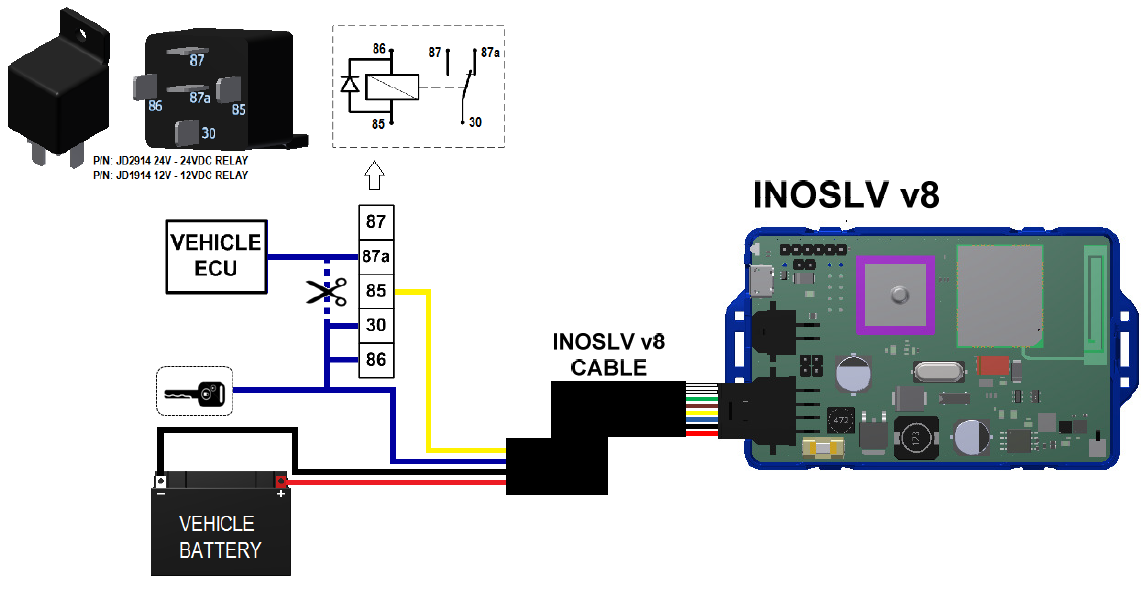

Ligue o kit de imobilização conforme ilustrado nos seguintes diagramas.
Tenha cuidado ao ligar o cabo Molex. Só há uma forma correta de ligar o relé. Uma saída ligada incorretamente pode danificar o diodo interno do relé.
Diagrama de blocos
Fio azul: Sinal de ignição
Fio preto: Terra
Fio vermelho: Alimentação
Fio amarelo: Saída 1

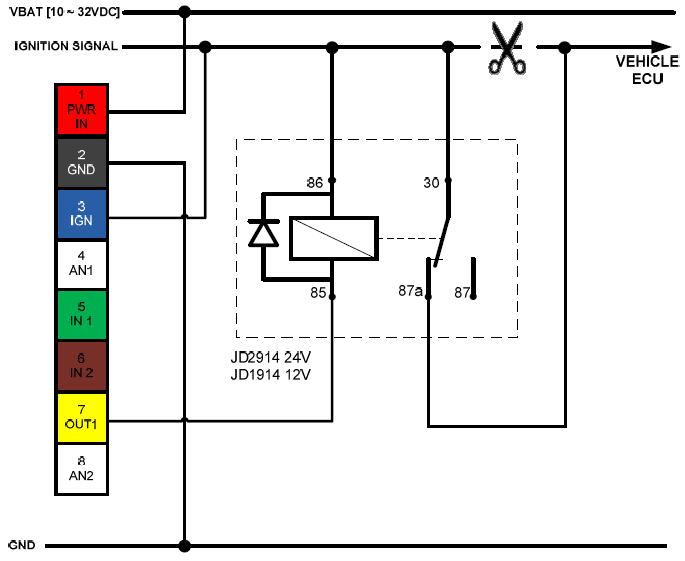

Diagrama esquemático
Cabo de alimentação
Pino 1: Alimentação/Fio positivo da bateria do veículo (vermelho)
Pino 2: Terra/Fio negativo da bateria do veículo (preto)
Pino 3: Sinal da ignição/Sinal da chave (fio azul)
Pino 7: Saída 1/imobilização (fio amarelo)
Passo A4: Concluir a instalação do dispositivo INOSLV V8
Regresse ao Passo 8 das instruções de instalação do dispositivo INOSLV V8 e efetue os restantes passos para a instalação do dispositivo.
B. Número de identificação do condutor
Passo B1: Iniciar a instalação do dispositivo INOSLV V8
- Consulte os detalhes de instalação do dispositivo INOSLV V8 acima.
- Efetue a instalação do dispositivo INOSLV V8 até à secção sobre adicionar periféricos opcionais.
Passo B2: Identificar as peças do kit do Número de identificação do condutor
O kit do Número de identificação do condutor inclui:
- Cabo de ligação do Número de identificação do condutor
- Leitor do Número de identificação do condutor
- Cartão do Número de identificação do condutor
- Autocolante de instalação do Número de identificação do condutor

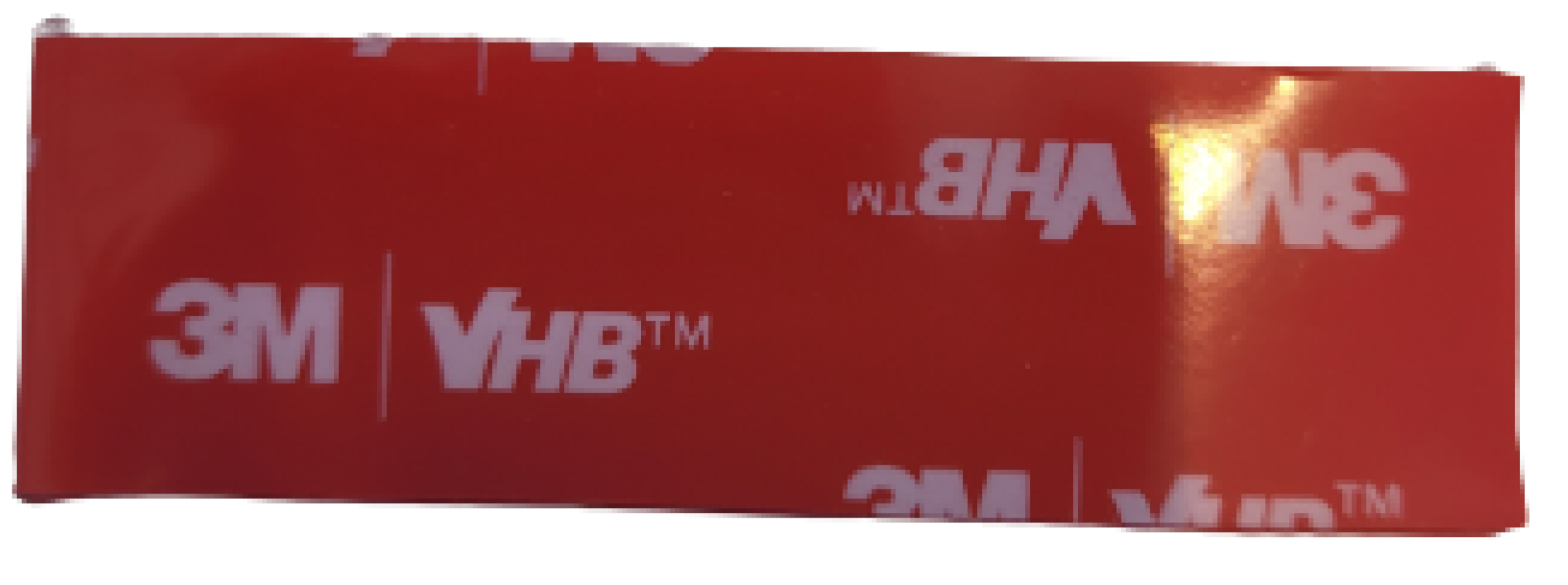

- Fita do Número de identificação do condutor

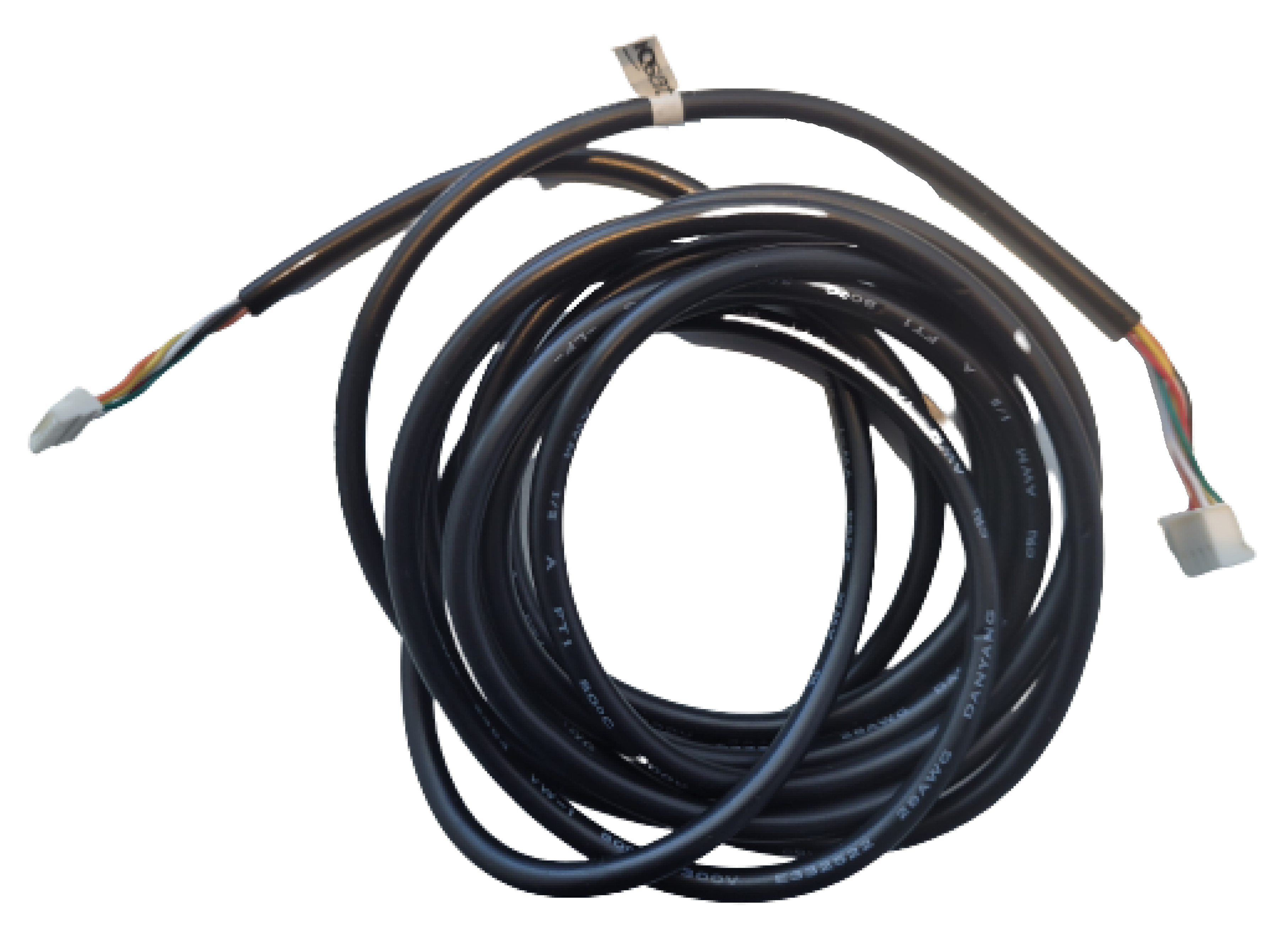

- Cabo de ligação do Número de identificação do condutor
Cabo de ligação do Número de identificação do condutor

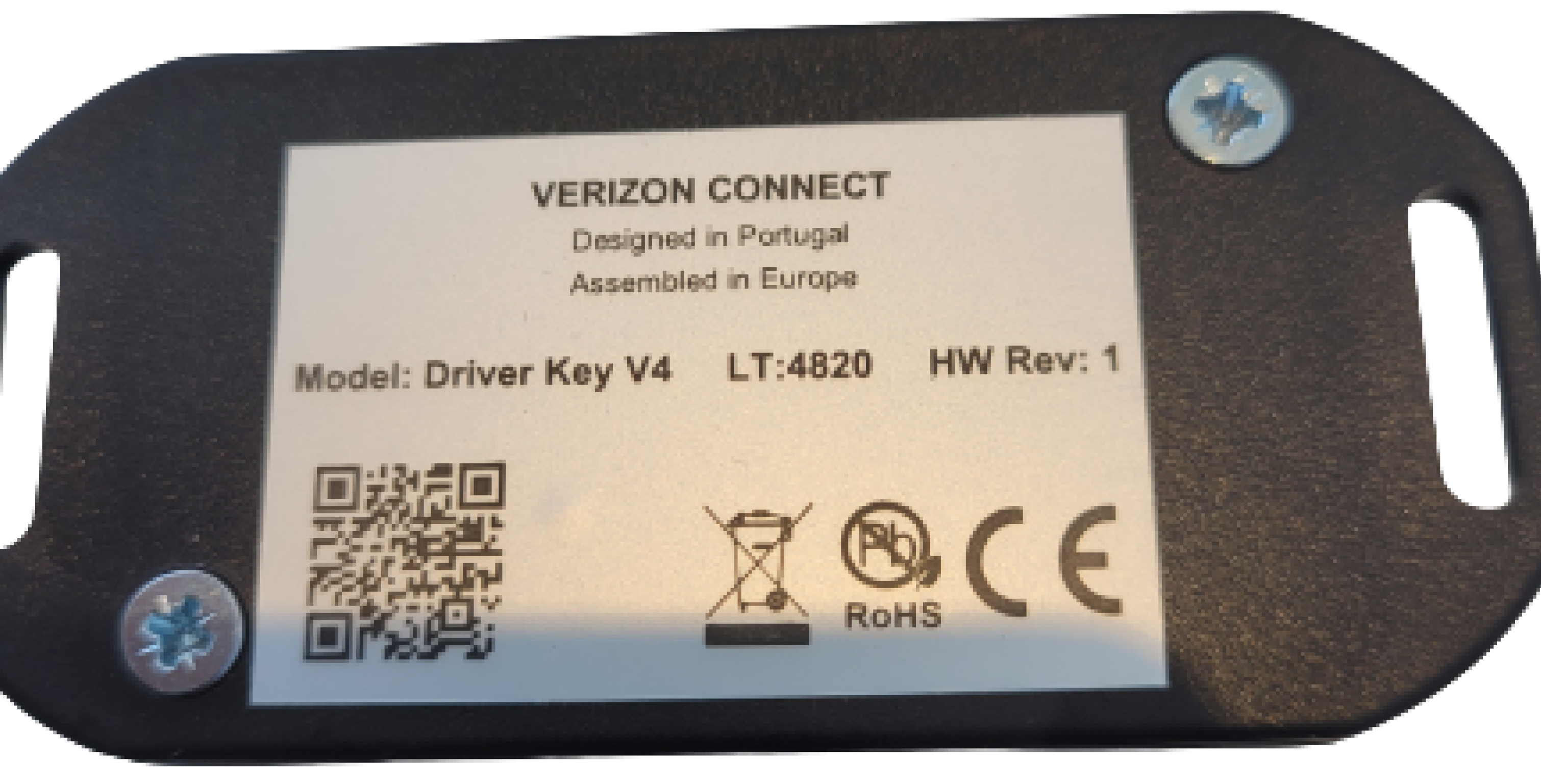

Leitor do Número de identificação do condutor

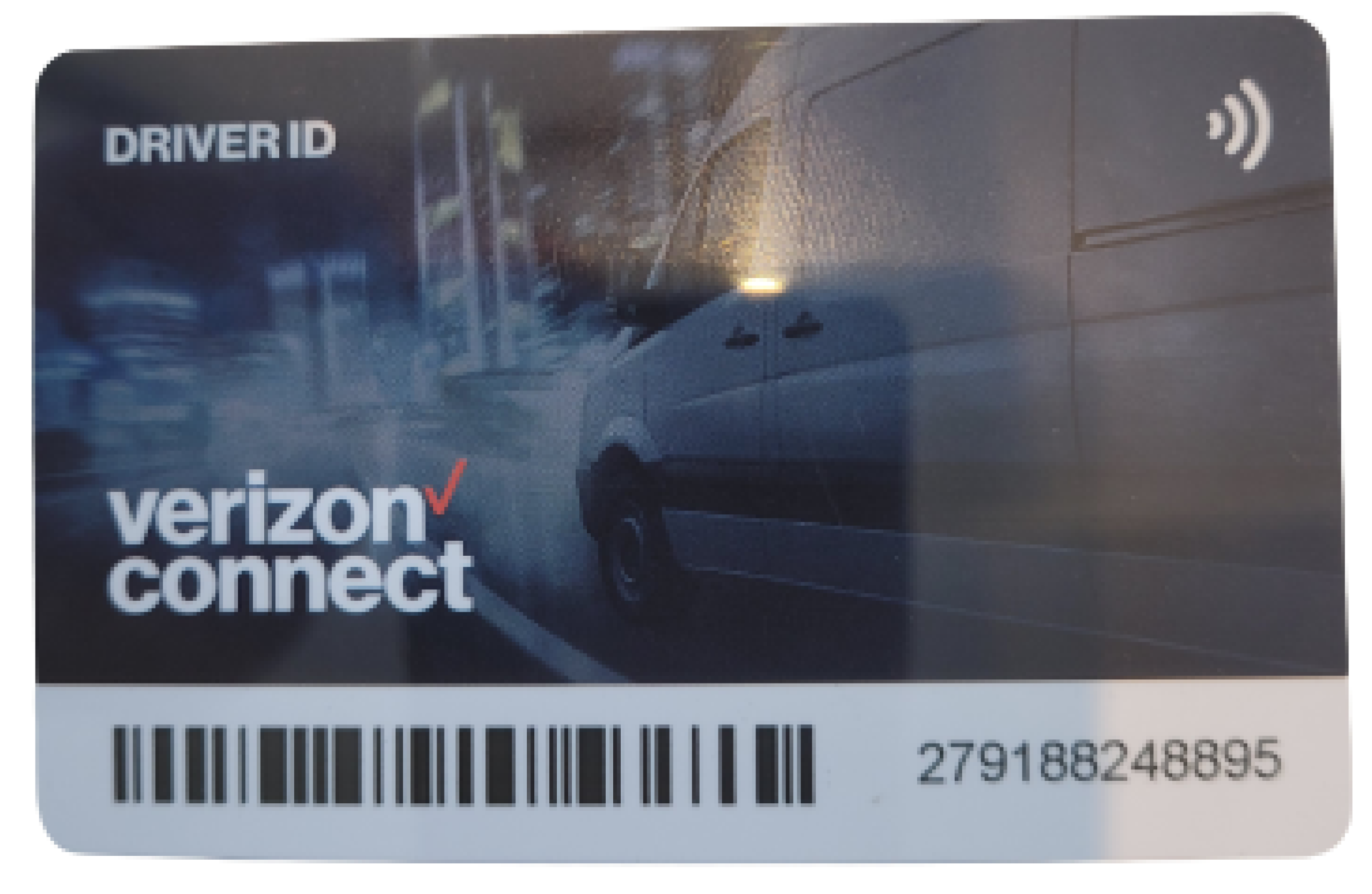

Cartão do Número de identificação do condutor
Autocolante de instalação do Número de identificação do condutor
Fita do Número de identificação do condutor
Passo B3: Ligar o Número de identificação do condutor
Ligue o Número de identificação do condutor conforme ilustrado nos seguintes diagramas.

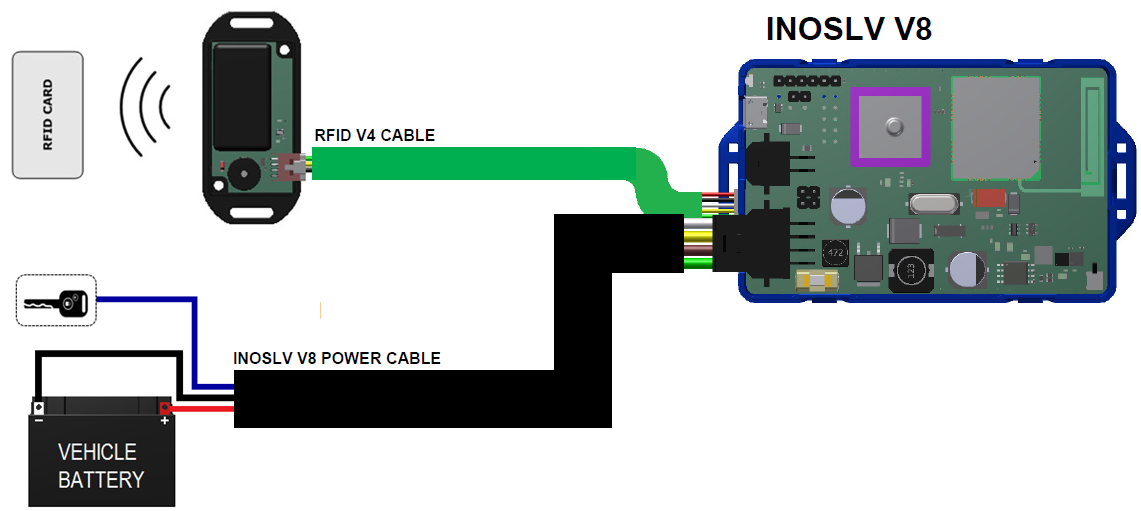

Diagrama de blocos
Fio azul: Sinal de ignição
Fio preto: Terra
Fio vermelho: Potência
Cabo de alimentação
Pino 1: Alimentação/Fio positivo da bateria do veículo (vermelho)
Pino 2: Terra/Fio negativo da bateria do veículo (preto)
Pino 3: Sinal da ignição/Sinal da chave (fio azul)
Passo B4: Registar os detalhes do cartão do condutor
Registe o número no cartão do Número de identificação do condutor utilizado para a instalação (será necessário mais tarde).
Passo B5: Testar o Número de identificação do condutor
- Ligue a ignição do veículo. O leitor do Número de identificação do condutor emite um sinal sonoro durante 3 segundos.
- Quando o sinal terminar, coloque o cartão RFID perto do leitor.
- Confirme que o leitor emite um sinal sonoro para indicar que leu o cartão.
Passo B6: Concluir a instalação do dispositivo INOSLV V8
Regresse ao Passo 8 das instruções de instalação do dispositivo INOSLV V8 e efetue os restantes passos para a instalação do dispositivo.
C. Botão de pânico / Botão de privacidade
Passo C1: Iniciar a instalação do dispositivo INOSLV V8
- Consulte os detalhes de instalação do dispositivo INOSLV V8 acima.
- Efetue a instalação do dispositivo INOSLV V8 até à secção sobre adicionar periféricos opcionais.
Passo C2: Identificar as peças do botão de pânico

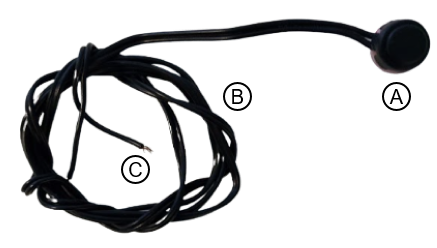

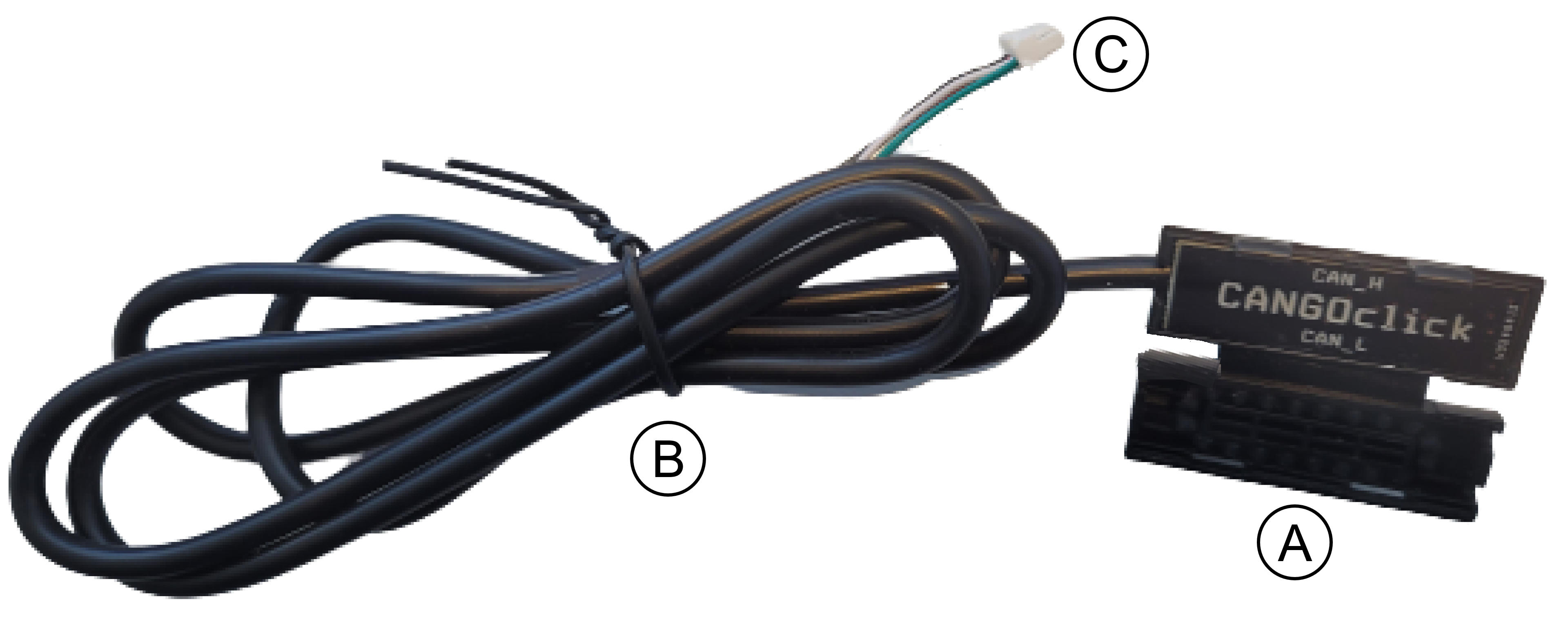

O botão de pânico compõe-se de um botão de pânico, com um cabo e um terminal de crimpagem.
(A) Botão de pânico (com autocolante de montagem na parte de trás)
(B) Cabo
(C) Terminal de crimpagem
Passo C3: Ligar o botão de pânico
Ligue o botão de pânico conforme ilustrado nos seguintes diagramas.
Diagrama de blocos
Fio azul: Sinal de ignição
Fio preto: Terra
Fio vermelho: Alimentação
Fio verde: Porta digital 1

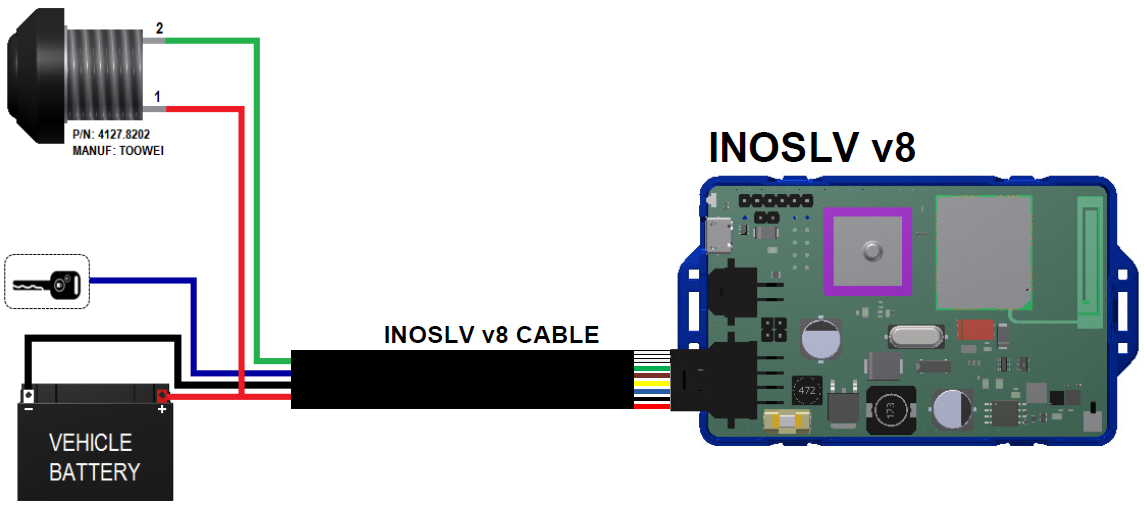

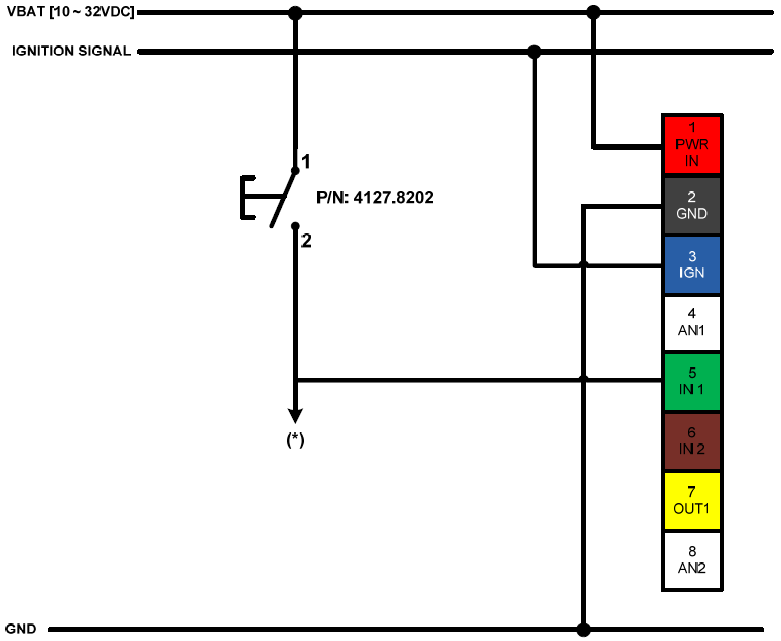

Diagrama esquemático
Cabo de alimentação
Pino 1: Alimentação/Fio positivo da bateria do veículo (vermelho)
Pino 2: Terra/Fio negativo da bateria do veículo (preto)
Pino 3: Sinal da ignição/Sinal da chave (fio azul)
Pino 5: Entrada digital 1 (fio verde)
O botão de pânico pode ser ligado a qualquer entrada digital, conforme a configuração do INOSLV:
Entrada digital 1: Cabo de alimentação INOSLV V8 - PINO 5
Entrada digital 2: Cabo de alimentação INOSLV V8 - PINO 6
Entrada digital 3: Xpert V3/4 como placa de expansão
Entrada digital 4: Xpert V3/4 como placa de expansão
Entrada digital 5: Xpert V3/4 como placa de expansão
Passo C4: Concluir a instalação do dispositivo INOSLV V8
Regresse ao Passo 8 das instruções de instalação do dispositivo INOSLV V8 e efetue os restantes passos para a instalação do dispositivo.
D. Módulo de controlo do motor
Passo D1: Iniciar a instalação do dispositivo INOSLV V8
- Consulte os detalhes de instalação do dispositivo INOSLV V8 acima.
- Efetue a instalação do dispositivo INOSLV V8 até à secção sobre adicionar periféricos opcionais.
Passo D2: Identificar as peças do Módulo de controlo do motor

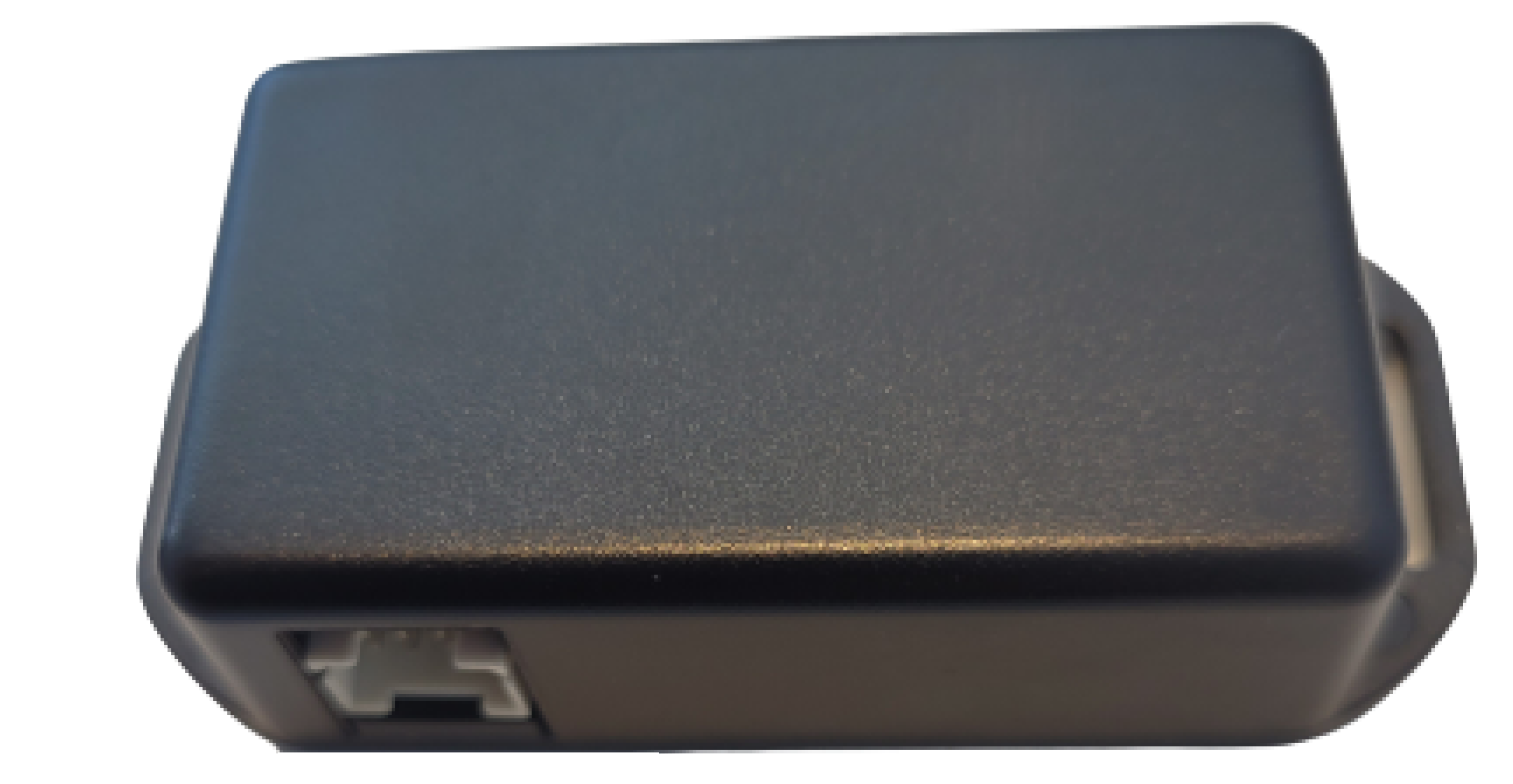

O Módulo de controlo do motor (ECM) compõe-se de um dispositivo ECM com um cabo e um conector.
(A) Dispositivo ECM
(B) Cabo
(C) Conector
Passo D3: Ligar o ECM
Ligue o ECM conforme ilustrado nos seguintes diagramas.
Diagrama de blocos (para tipo Can Croc)
Fio azul: Sinal de ignição
Fio preto: Terra
Fio vermelho: Potência
Diagrama de blocos (para tipo Cangoclick)
Fio azul: Sinal de ignição
Fio preto: Terra
Fio vermelho: Potência

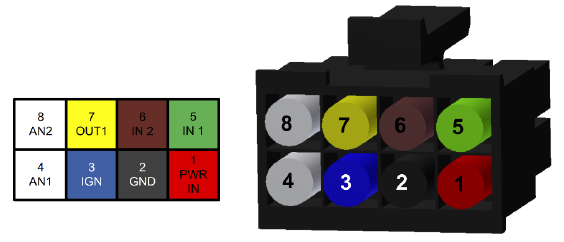

Cabo de alimentação
Pino 1: Alimentação/Fio positivo da bateria do veículo (vermelho)
Pino 2: Terra/Fio negativo da bateria do veículo (preto)
Pino 3: Sinal da ignição/Sinal da chave (fio azul)
Passo D4: Concluir a instalação do dispositivo INOSLV V8
Regresse ao Passo 8 das instruções de instalação do dispositivo INOSLV V8 e efetue os restantes passos para a instalação do dispositivo.
Exclusão de responsabilidade
A Verizon Connect não tem qualquer responsabilidade por quaisquer danos que resultem ou estejam relacionados com a sua utilização dos nossos serviços, incluindo o localizador de veículos, de forma contrária a estas instruções ou em violação da lei e/ou do nosso contrato. Os dispositivos instalados apenas poderão ser removidos e transferidos para outro veículo se a compatibilidade do segundo tiver sido testada, de acordo com as (presentes) instruções. As transferências entre veículos que não seguirem as (presentes) instruções tornam inválidas todas e quaisquer garantias da Verizon Connect e isentam a Verizon Connect de qualquer responsabilidade por danos que resultem ou estejam relacionados com a sua utilização dos dispositivos.
