Guida all'installazione: Localizzatore asset - Cablato (per Reveal)
Livello di competenza: Avanzate
Gli installatori devono avere una conoscenza pratica dei sistemi elettrici e di avviamento del veicolo e sapere come utilizzare ingressi per relè, diodi e sensori.
Questa guida spiega come installare un localizzatore asset (EAT). È destinata ai clienti Reveal di Verizon Connect.
In questa guida:
-
Trapano avvitatore a batteria con punte metriche e standard. Per le dimensioni degli accessori per il montaggio, vedere la Fase 2.
-
Occhiali di sicurezza o altri dispositivi di protezione per gli occhi
-
Pennarello per segnare i punti in cui verranno praticati i fori
-
Se si pratica un foro passante, utilizzare una guarnizione e applicare del silicone per sigillare il foro. (Utilizzare silicone a base di poliuretano anziché prodotti con agenti polimerizzanti a base acida, per evitare la corrosione delle superfici metalliche).
-
Terminali ad anello e connettori termorestringenti
-
Canalina protettiva
-
Grasso dielettrico
-
Nastro isolante Super 33 o di qualità superiore
-
Cavo a sezione 16-18 (1,5-0,75 mm2) per estendere le connessioni, se necessario
-
Fascette
-
L'applicazione Reveal Spotlight: Installazione dell'applicazione Reveal Spotlight
-
Dispositivo EAT con cablaggio collegato da 4,5 m (15 piedi)
-
4 viti autofilettanti per metallo: testa esagonale standard da 8 mm (5/16 di pollice), misura numero 12, lunghezza 25 mm (1 pollice)
-
4 bulloni: testa esagonale da 8 mm (5/16 di pollice) con flangia dentata, filettatura 10-32, lunghezza 32 mm (1¼ pollici), larghezza vite 5 mm (0,19 pollici)
-
4 controdadi con testa da 9,5 mm (3/8 di pollice)
-
4 rondelle, tipo piatto
Avvertimento
Chiedere sempre l'autorizzazione prima di effettuare la perforazione e assicurarsi di non danneggiare le attrezzature adiacenti o le strutture ROPS con certificazione OSHA. Per ulteriori informazioni sull'identificazione delle strutture ROPS, fare riferimento all'articolo di guida all'identificazione delle strutture ROPS.
A seconda della posizione in cui deve essere montato il dispositivo, per il montaggio è possibile utilizzare le viti o i bulloni in dotazione, con controdadi e rondelle. Se si utilizzano viti o bulloni, l'operazione di montaggio risulta più semplice praticando preventivamente dei fori. A seconda dell'applicazione, per montare il dispositivo è possibile utilizzare anche fascette o nastro biadesivo ad alta tenuta (VHB).
-
Se non è possibile determinare quali parti compongono la struttura ROPS come definita dal produttore, fare il possibile per montare i dispositivi in punti in cui possano essere fissati mediante fascette e nastro biadesivo ad alta tenuta (VHB).
-
Utilizzare almeno due strisce di nastro biadesivo ad alta tenuta (VHB) larghe 25 mm (1 pollice) e posizionate lungo l'intera lunghezza dei bordi del lato più lungo del localizzatore asset.
-
-
Fori per il montaggio (uno su ogni angolo) (1)
-
Etichetta del dispositivo, con numero di serie (SN) e codice IMEI (International Mobile Equipment Identity) (2)
-
LED di stato per batteria, rete e GPS (3)
-
Pulsante di stato che attiva il dispositivo, esegue un test di stato e invia un report (4)
-
Cablaggio da 4,5 m (15 piedi) (5)
Il numero di serie (SN) e il codice IMEI del dispositivo sono riportati anche sull'etichetta della confezione.
La pressione del pulsante di stato non determina lo spegnimento del dispositivo.
Registrare il numero di serie (SN) del dispositivo. Questo numero sarà necessario in seguito, quando si dovrà verificare che il dispositivo è connesso a Reveal.
Il numero di serie (SN) del dispositivo è riportato sull'etichetta del dispositivo (vedere la Fase 3 precedente).
La posizione di montaggio del dispositivo dipende in parte dal tipo di asset alimentato.
Nella scelta della posizione di montaggio, occorre considerare quanto segue:
-
Tenere il dispositivo lontano da parti in movimento o zone che possono esporlo a detriti stradali o spruzzi d'acqua ad alta pressione. Inoltre,
-
non montare il dispositivo in prossimità di apparecchiature che generano calore.
-
Le antenne omnidirezionali integrate consentono di montare il dispositivo rivolto verso l'alto o lateralmente, sempre diretto verso l'esterno.
-
Il montaggio del dispositivo sotto il pianale, soprattutto se si tratta di un rimorchio o di un container metallico chiuso e in particolare se il dispositivo è rivolto verso il basso, può limitare la connessione alla rete.
Le possibili posizioni includono:
-
Parte superiore del timone del rimorchio
-
Guida di aggancio
-
Guide laterali
-
Paratia anteriore
Il dispositivo viene montato in una fase successiva.
-
Sorreggere il dispositivo nella posizione di montaggio.
-
Premere con decisione il pulsante di stato per 1-3 secondi per attivare il dispositivo.*
-
Evitare di premere il pulsante di stato troppo a lungo, in quanto l'operazione potrebbe impostare il dispositivo in modalità di associazione Bluetooth. Le funzionalità Bluetooth non sono al momento supportate dal dispositivo. Se si imposta il dispositivo in modalità di associazione Bluetooth, attendere circa 30 secondi finché il LED Bluetooth smette di lampeggiare, quindi premere il pulsante di stato per 1-3 secondi per riavviare il controllo della rete.
-
-
Premere di nuovo il pulsante di stato per avviare il controllo dello stato.
-
Controllare i LED di stato. (Vedere la tabella del LED di stato successiva.)
Se dall'etichetta del dispositivo risulta che la versione hardware del localizzatore è "A.1.1" o inferiore, è necessario esercitare ulteriore forza per premere il pulsante di stato.
Per attivare il dispositivo, anziché utilizzare solo le dita, aiutarsi con una penna con cappuccio tenendola inclinata e premere il bordo inferiore del pulsante per 1-3 secondi.
Tabella 1. Tabella del LED di stato
|
Icona |
Nome |
Stato |
|---|---|---|
|
|
Batteria |
|
|
|
Rete |
|
|
|
GPS |
|
|
|
Bluetooth |
|
-
Il dispositivo esegue un test di stato per batteria, rete e GPS.
-
L'accensione dei LED richiede fino a 30 secondi e rimane attiva per 5 secondi. Per controllare nuovamente lo stato, premere il pulsante di stato. Il dispositivo non viene spento premendo una seconda volta il pulsante di stato.
In questa fase:
-
Panoramica dei collegamenti
-
Dettagli relativi ai cavi del cablaggio I/O
-
Informazioni sui collegamenti del cablaggio del sensore (ingressi digitali)
-
Fusibili
-
Collegamento alla sorgente di alimentazione utilizzando il metodo a 2 cavi
-
Collegamento alla sorgente di alimentazione utilizzando il metodo a 3 cavi
-
Collegamento a sensori di ingresso/uscita digitali
Il dispositivo EAT è alimentato dall'asset su cui viene installato il dispositivo stesso. È possibile collegare il dispositivo alla sorgente di alimentazione dell'asset utilizzando un collegamento a 2 o 3 cavi.
-
Il metodo a 2 cavi viene generalmente impiegato sui rimorchi.
-
Il metodo a 3 cavi, in cui il terzo cavo è collegato all'accensione, viene generalmente adottato su asset pesanti (trattori cingolati e macchinari per movimento terra) come terne e bulldozer.
Prima di iniziare l'intervento, familiarizzare con il cablaggio.
Il dispositivo EAT è in grado di rilevare transizioni di tensione di almeno 6 volt su sistemi a 12/24 volt e richiede una corrente di 3 mA quando è presente tensione nella fase attiva. Il segnale da monitorare deve presentare due stati di tensione. Uno senza tensione (ovvero zero volt se riferito a massa) e un altro che rientra nell'intervallo da 6 a 24 volt.
Nota
È importante che il segnale di tensione venga testato per garantire che fornisca con continuità la tensione e la corrente necessarie quando è in posizione on o attiva.
Il dispositivo utilizza un metodo di configurazione con cavo di attivazione/cavo di riferimento per ciascun ingresso del sensore. Pertanto, ogni ingresso del sensore richiede il collegamento di entrambi i cavi per completare ciascun ingresso.
Come cablare gli ingressi del sensore
Utilizzare uno dei metodi seguenti per i collegamenti dei colori del cavo di attivazione e del cavo di riferimento. Se occorre monitorare due sensori e hanno entrambi la stessa polarità, cablarli nello stesso modo.
Per le attivazioni positive del sensore, utilizzare il cavo di ingresso in colore a tinta unita per l'attivazione positiva. Utilizzare il cavo di ingresso in colore a strisce come cavo di riferimento/massa di ingresso.
Per le attivazioni negative del sensore, utilizzare il cavo di ingresso in colore a strisce per l'attivazione negativa. Utilizzare il cavo di ingresso in colore a tinta unita per il cavo di riferimento/la tensione di riferimento +V CC.
Il dispositivo EAT dispone di un cavo di alimentazione e I/O stampato lungo 4,7 m (15,4 piedi) che termina con i seguenti cavi colorati a conduttori scoperti:
|
Colore |
Funzione |
Indicatore del cavo [AWG (mm2)] |
|---|---|---|
|
Rosso |
Batteria V CC (alimentazione) |
22 AWG |
|
Bianco |
Accensione |
26 AWG |
|
Nero |
Massa |
22 AWG |
|
Utilizzare entrambi i cavi |
Cavi di ingresso del sensore (devono essere installati a coppie) |
|
|
Viola |
Ingresso digitale 1: Alto (attivazione [+]) |
26 AWG |
|
Viola/nero |
Ingresso digitale 1: Basso (attivazione [-]) |
26 AWG |
|
Utilizzare entrambi i cavi |
Cavi di ingresso del sensore (devono essere installati a coppie) |
|
|
Blu |
Ingresso digitale 2: Alto (attivazione [+]) |
26 AWG |
|
Blu/nero |
Ingresso digitale 2: Basso (attivazione [-]) |
26 AWG |
|
Marrone |
Uscita digitale 1: Alto (uscita [+]) |
26 AWG |
|
Verde |
Uscita digitale 1: Basso (uscita [-]) |
26 AWG |
|
Grigio |
I/O a un filo (non utilizzato)* |
26 AWG |
-
L'I/O a un filo non è al momento disponibile, ma è previsto per una fase successiva.
-
Il cavo di massa è in realtà costituito da tre cavi di massa uniti insieme in corrispondenza dell'estremità esposta e sembra essere un unico cavo.
Non separare i fili di messa a terra e non cercare di utilizzarli come fili individuali.
Il cablaggio del dispositivo include due portafusibili resistenti agli agenti atmosferici, ciascuno contenente un fusibile a mini lama da 3 A, sostituibile. Pertanto, non è necessario giuntare alcun fusibile durante l'installazione. I fusibili di ricambio, se necessari, possono essere acquistati presso qualsiasi negozio di ricambi auto. I fusibili sono posizionati sul cavo di alimentazione V CC rosso del dispositivo e sul cavo di accensione bianco.
-
Collegare il filo rosso del dispositivo alla fonte di alimentazione costante +12/24V dell'asset.
-
Utilizzare un terminale ad anello per collegare il cavo di massa nero del dispositivo al terminale negativo della batteria dell'asset oppure utilizzare una vite autoperforante e un terminale ad anello per collegare il cavo di massa nero del dispositivo a una messa a terra del telaio.
-
Avvolgere e fissare con una fascetta l'eventuale lunghezza eccedente del cablaggio del dispositivo.
Non tagliare il cablaggio per accorciarlo, a meno che non venga richiesto dal cliente. L'accorciamento del cablaggio limita l'utilizzabilità del dispositivo, se in futuro dovesse essere trasferito su un altro asset, e aumenta la probabilità di errori di cablaggio.
Installazione a 2 cavi per semirimorchi montati frontalmente utilizzando un connettore a 7 vie
-
Rimuovere la piastra di montaggio del connettore a 7 vie.
-
Montare l'unità sul rimorchio utilizzando gli accessori per il montaggio in dotazione.
-
Utilizzare un foro passante esistente o, se non disponibile, praticare un nuovo foro passante nel rivestimento del rimorchio. Nel caso venga utilizzato un nuovo foro, far passare il cablaggio attraverso un passacavi.
-
Spingere l'estremità del cablaggio lungo il lato interno della parete del rimorchio, verso il connettore a 7 vie.
-
Se dovesse risultare necessario per consentire il passaggio del cablaggio, staccare i collegamenti dai fusibili preinstallati dal cablaggio del dispositivo.
-
Realizzare un anello di gocciolamento nel cablaggio per evitare che la condensa possa scorrere verso i collegamenti elettrici.
-
Se si utilizza un passacavi, inserirlo nel foro passante. Applicare un cordone di silicone attorno al passacavi per sigillarlo.
-
-
Tirare il cablaggio fino al connettore a 7 vie.
-
Ricollegare i collegamenti dei fusibili utilizzando connettori a testa termorestringenti e verificare che sia presente un fusibile da 3-5 ampere.
-
Separare il cavo nero e quello rosso dal cablaggio.
-
Fissare con nastro i fili inutilizzati alla guaina del cablaggio (evitando di tagliarli a una lunghezza su misura).
-
-
Collegare il filo di massa nero del dispositivo al filo bianco/al pin superiore del connettore a 7 vie del rimorchio, utilizzando un terminale ad anello termorestringente o il metodo "poke and wrap".
-
Collegare il cavo di alimentazione V CC rosso del dispositivo al cavo blu "AUX"/al pin centrale del connettore a 7 vie del rimorchio, utilizzando il metodo "poke and wrap" con terminale ad anello termorestringente.
Non collegare il cavo di alimentazione rosso all'indicatore o alle luci di posizione, a meno che non sia specificamente richiesto da Verizon Connect.

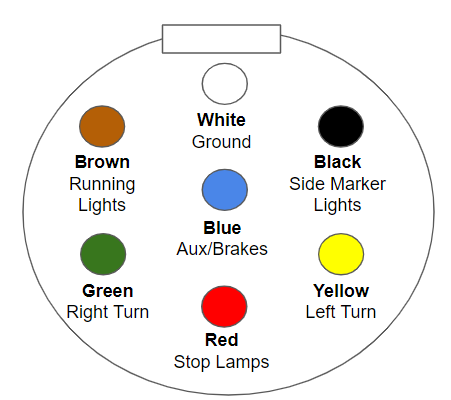

Schema del connettore a 7 vie per semirimorchi
Questo schema del connettore per semirimorchi, conforme allo standard SAE J560, mostra i colori tipici dei cavi e la disposizione dei pin.
Il cavo rosso dell'EAT deve essere collegato all'alimentazione positiva della batteria tramite il circuito AUX/ABS del semirimorchio, codificato in colore blu dalle specifiche J560 e corrispondente al pin n. 7 al centro, quando si guarda il connettore a 7 vie.
-
Se necessario, rivestire entrambi i collegamenti dei terminali ad anello appena installati con grasso dielettrico o spray anticorrosione per garantire la protezione del terminale e utilizzare una canalina per proteggere le restanti parti di cablaggio esposte e non protette dalla guaina del cablaggio del dispositivo.
-
Rimontare la piastra di copertura del connettore a 7 vie.
-
Se il dispositivo EAT viene installato utilizzando un collegamento a 2 cavi, impostarlo su una configurazione a 2 cavi nel modo seguente:
-
Cercare il numero di serie del dispositivo (vedere la sezione relativa all'etichetta del dispositivo nella Fase 3).
-
Contattare il Supporto clienti e fornire il numero di serie del dispositivo.
-
Richiedere che il dispositivo venga impostato su una configurazione a 2 cavi.
Non collegare il cavo di alimentazione rosso all'indicatore o alle luci di posizione, a meno che non sia specificamente richiesto da Verizon Connect.
-
-
Collegare il cavo di alimentazione V CC rosso del dispositivo alla sorgente di alimentazione continua +12/24 V CC della batteria dell'asset. In caso di installazione su un semirimorchio, utilizzare il cavo AUX/ABS (situato sul connettore a 7 vie) per l'alimentazione.
-
Collegare il cavo di massa nero del dispositivo al terminale negativo della batteria dell'asset. Se questo non fosse praticabile, collegarlo invece a una messa a terra del telaio sull'asset utilizzando un terminale ad anello e una vite autoperforanti o un bullone predisposto in fabbrica.
-
Collegare il cavo di accensione bianco del dispositivo all'accensione/alimentazione commutata a +12/24 V CC dell'asset. La fonte di accensione/alimentazione dell'asset varia a seconda del tipo di asset; potrebbe essere posizionata sull'interruttore di accensione dell'asset o in corrispondenza della scatola dei fusibili dell'asset.
-
Avvolgere e fissare con una fascetta l'eventuale lunghezza eccedente del cablaggio del dispositivo.
Non tagliare il cablaggio per accorciarlo, a meno che non venga richiesto dal cliente. L'accorciamento del cablaggio limita l'utilizzabilità del dispositivo, se in futuro dovesse essere trasferito su un altro asset, e aumenta la probabilità di errori di cablaggio.
Installazione a 3 cavi per rimorchi frigoriferi
La maggior parte dei rimorchi richiede l'installazione a 2 cavi, ma i rimorchi frigoriferi solitamente richiedono l'installazione a 3 cavi. Oltre ai tre cavi principali, è necessario utilizzare un cavo di ingresso digitale per consentire il monitoraggio delle ore di funzionamento del frigorifero tramite il circuito di accensione del frigorifero.
Dopo aver installato il cablaggio primario del dispositivo, è possibile procedere al collegamento dei cavi I/O per i sensori, se richiesto dall'ordine di lavoro. Le funzioni dei sensori come PTO, braccio, portellone posteriore o luci sono una componente opzionale dell'installazione. Se l'installazione non include il cablaggio I/O, ignorare questa sezione e procedere alla Fase 9: montaggio del dispositivo
Come indicato nei dettagli relativi al cablaggio I/O, il dispositivo EAT consente le seguenti opzioni per l'I/O:
-
Due ingressi digitali. Questi ingressi possono commutare tra polarità positiva o negativa, quindi non sono necessari relè. Ciascun ingresso presenta due conduttori, uno per alto (positivo) e uno per basso (negativo). Se si utilizzano tutti e due gli ingressi, collegare entrambi i cavi.
-
Un'uscita digitale. L'uscita digitale fornisce un'uscita negativa da 200 mA. L'uscita digitale viene generalmente utilizzata per fornire energia alla bobina di un relè o ad altre funzioni, come un cicalino o un LED.
-
Ingresso e uscita a un filo (un filo per entrambi). Questo dispositivo non supporta ancora l'I/O a un filo; pertanto, il cavo grigio a un filo del dispositivo al momento non viene utilizzato, ma è previsto per una fase successiva del prodotto.
L'asset dovrebbe essere elencato in Reveal e Spotlight con il numero di serie come nome dell'asset. È possibile effettuare una ricerca dell'asset per verificare che sia correttamente collegato a Verizon Connect.
Per verificare l'attivazione del dispositivo in Spotlight:
-

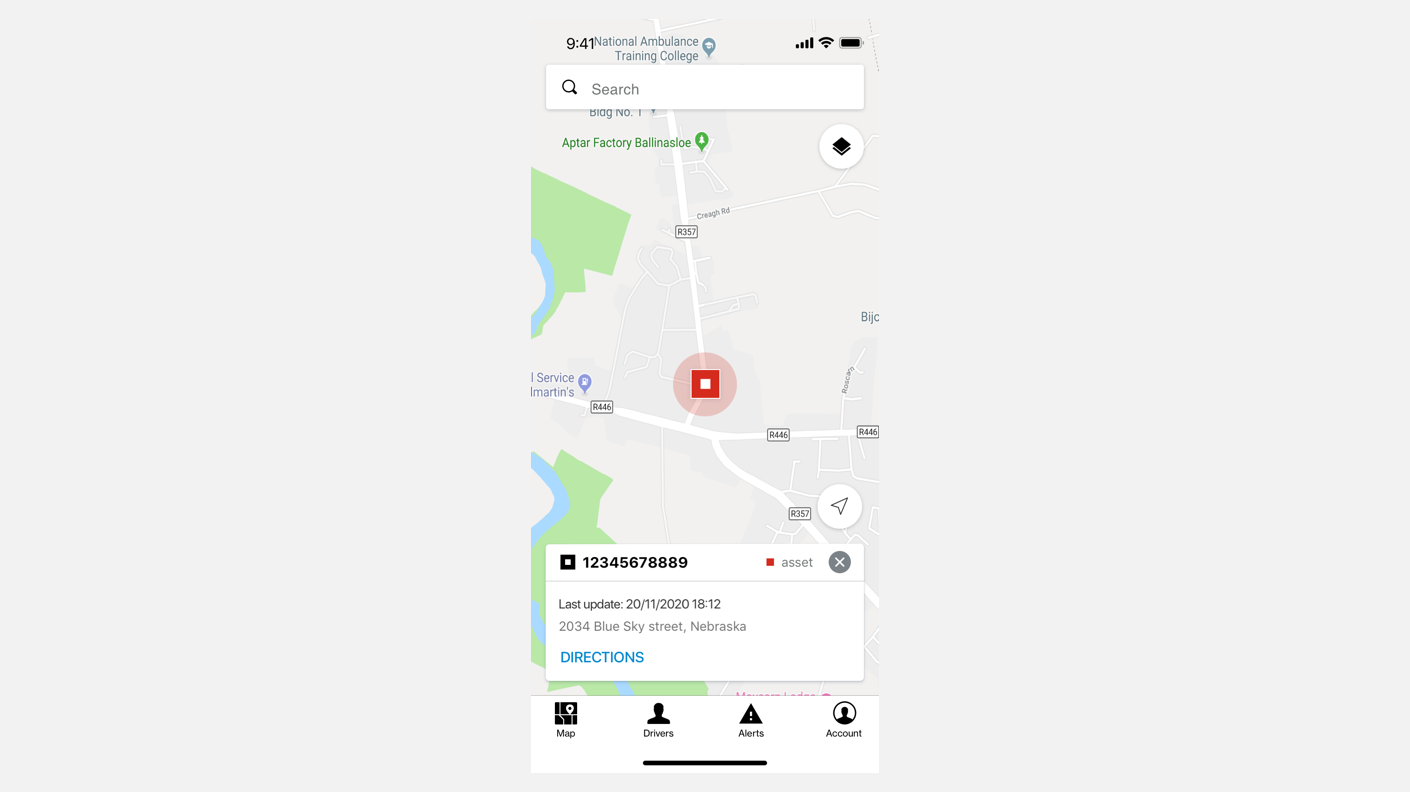

In Spotlight, andare nella schermata Mappa.
-
Nel campo di ricerca, immettere il numero di serie del dispositivo e premere Cerca.
Per ulteriori informazioni, consultare l'articolo Verificare un'installazione su Reveal.
Si sconsiglia l'utilizzo di una scala per l'installazione. Tuttavia, nel caso sia necessario effettuare lavori in altezza, è responsabilità dell'utente garantire l'adozione di procedure di sicurezza adeguate.
Prima di eseguire la perforazione, effettuare sempre un controllo per assicurarsi di non danneggiare le attrezzature adiacenti o le strutture ROPS.
-
Assicurarsi che l'asset si trovi in una posizione con buon segnale GPS e di rete. Evitare luoghi che potrebbero presentare un segnale debole (ad esempio, all'interno di edifici o sotto tettoie in metallo).
-
Spostare il dispositivo nel punto in cui si prevede di montarlo, attivarlo e testarlo come indicato di seguito.
-
Premere una volta il pulsante di stato per attivare il dispositivo.
-
Premere una seconda volta il pulsante di stato per inizializzare i controlli dello stato del dispositivo.
Una spia LED accesa fissa per la rete cellulare indica che è stata stabilita la connessione di rete.
Una spia LED GPS che lampeggia lentamente indica che il dispositivo sta cercando il segnale GPS (non indica il corretto aggancio del segnale GPS).
-
-
Tenendo saldamente il dispositivo nella posizione in cui verrà montato, segnare con cura le sedi dei quattro fori di montaggio.
-
Una volta soddisfatti della posizione di montaggio, praticare i fori di montaggio.
L'inserimento delle viti di montaggio è facilitato se si realizzano preventivamente i fori di montaggio.
-
Fissare il dispositivo all'asset utilizzando le viti o i bulloni in dotazione.
Non utilizzare rivetti o viti a testa svasata per fissare il dispositivo. Non serrare eccessivamente le viti o i bulloni. (Questa operazione potrebbe fratturare o rompere la plastica che circonda i fori di montaggio).
Fare riferimento ai suggerimenti per il montaggio e l'orientamento dell'EAT per gli esempi di altre posizioni di installazione richieste dai clienti su semirimorchi, rimorchi a pianale e rimorchi ribassati, e per le indicazioni dettagliate di Verizon Connect sull'orientamento di montaggio preferito.
Attenzione
La modalità con cui si monta o si orienta il dispositivo può influenzarne le prestazioni.
Il montaggio dei dispositivi alimentati a batteria sotto il pianale, all'interno di rimorchi e container metallici chiusi può limitare l'acquisizione del segnale e la trasmissione dei dati. Si sconsiglia di montare il dispositivo rivolto verso il basso al di sotto di un asset, poiché questa posizione potrebbe compromettere l'accuratezza dei report.
Anche se il dispositivo offre una classe di protezione IP67, si consiglia comunque di tenerlo lontano da spruzzi d'acqua ad alta pressione. È inoltre opportuno evitare sorgenti di calore elevato (82°C), parti in movimento e aree che lo esporrebbero a danni causati da detriti.
Se si monta il dispositivo verticalmente su una superficie verticale, l'orientamento preferibile è con il segno di spunta Verizon rivolto verso l'alto. In questo modo il pulsante di stato si trova in basso, dove è meno esposto agli elementi.
Se si monta il dispositivo in orizzontale su una superficie verticale, l'orientamento preferibile è con l'etichetta del dispositivo (non mostrata nell'immagine) rivolta verso il basso. In questo modo, si evita che l'etichetta venga usurata dagli agenti atmosferici.
Se si monta il dispositivo su una superficie orizzontale, assicurarsi che il segno di spunta di Verizon, ovvero il lato anteriore del dispositivo, sia rivolto verso l'alto. Non è consigliabile montare il dispositivo rivolto verso il basso, poiché questa posizione potrebbe interferire con la precisione della segnalazione.
In Reveal, il metodo di installazione è impostato per default su 3 cavi (per attrezzature motorizzate o simili).
Per le installazioni su rimorchio che utilizzano una connessione a 2 cavi, modificare l'impostazione del metodo di installazione su Reveal in 2 cavi. Per ulteriori dettagli, consultare l'articolo Aggiornamento delle impostazioni del metodo di installazione per i localizzatori asset.
Per le installazioni su rimorchio che utilizzano una connessione a 2 cavi, l'impostazione del metodo di installazione in Reveal deve essere modificato da 3 cavi (l'impostazione di default) a 2 cavi per garantire la corretta segnalazione da parte del dispositivo.
