Guida all'installazione: CalAmp TTU 720 e CalAmp TTU 730 con Reveal

Questa è una pagina stampata che potrebbe essere obsoleta. Per leggere il contenuto della guida più aggiornato, visita la pagina https://device-help.verizonconnect.com.

Livello di competenza: Base

Questa installazione richiede una competenza tecnica minima.


Tempo previsto per l'installazione: 10-20 minuti

Questo articolo illustra come installare i localizzatori asset non alimentati CalAmp 720 e CalAmp 730.

Argomenti trattati:

Preparazione all'installazione

Prima di installare il dispositivo, occorre eseguire alcune operazioni preliminari per assicurare una procedura di installazione senza problemi.

Controllo del contenuto della scatola

L'utente dovrebbe aver ricevuto i seguenti materiali:

  • CalAmp 720 OPPURE CalAmp 730

  • 4 viti

  • 4 rondelle piatte

  • 4 dadi autobloccanti

  • Magnete di attivazione

Preparazione della flotta

Si consiglia di installare il dispositivo all'aperto, in una zona con una buona copertura di rete.

Predisposizione degli strumenti e dei materiali in dotazione

A seconda del tipo di asset, potrebbero essere necessari alcuni dei seguenti strumenti:

  • Trapano a batteria

  • Punta da trapano da 3/16"

  • Chiave fissa da 3/8"

  • Bussola da 5/16" - attacco da 1/4"

  • Cricchetto con attacco da 1/4"

  • Punteruolo

  • Vernice spray antiruggine (colore nero o primer)

Installazione del dispositivo

1. Scelta della posizione di montaggio del dispositivo

Il dispositivo deve essere montato:

  • In una zona sgombra da parti in movimento.

  • Con una visuale libera verso il cielo.

  • In un punto non esposto a spruzzi d'acqua o detriti stradali.

  • Non posizionarlo direttamente sotto una superficie in metallo.

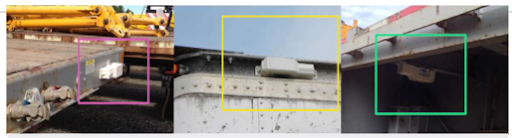

Le posizioni più comuni includono:

  • Parte superiore del timone del rimorchio

  • Guida di aggancio

  • Guide laterali

  • Paratia anteriore


2. Registrazione delle informazioni relative al dispositivo e al veicolo

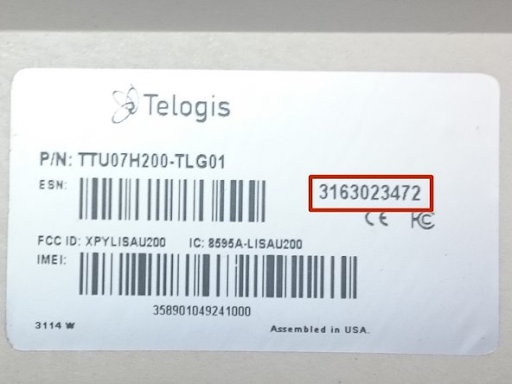

Registrare il numero di serie elettronico (ESN) del dispositivo. Questo numero è necessario per la verifica dell'installazione.

L'etichetta dell'ESN si trova nella parte inferiore del dispositivo.

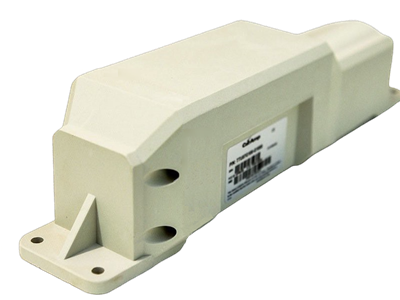

Montaggio del dispositivo

Attenzione

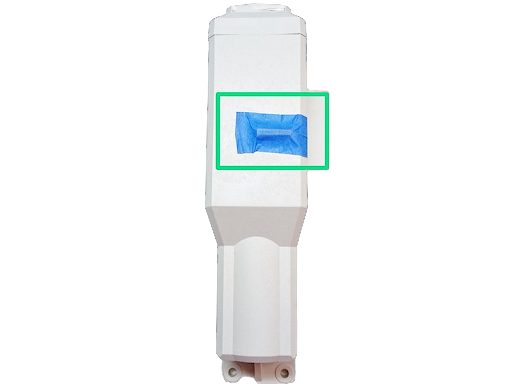

Non rimuovere il magnete di attivazione fino al completamento dell'installazione.

  1. Praticare un foro da 3/16" per ogni foro di montaggio sul dispositivo.

  2. Sbavare i fori.

  3. Rimuovere eventuali trucioli di metallo dalle superfici delle traverse.

  4. Applicare una vernice antiruggine su tutte le superfici metalliche esposte all'interno e intorno ai fori.

  5. Lasciare asciugare la vernice per 10 minuti.

  6. Montare il dispositivo mediante viti (4), rondelle piatte (4) e dadi autobloccanti (4).

  7. Assicurarsi che le rondelle piatte si trovino tra le teste delle viti e l'alloggiamento in plastica del dispositivo.

  8. Serrare ciascuna vite con una bussola da 5/16, un cricchetto e una chiave fissa da 3/8.

Nota

Non gettare via il magnete di attivazione. Potrebbe essere necessario per la reimpostazione del dispositivo.

Configurazione del dispositivo

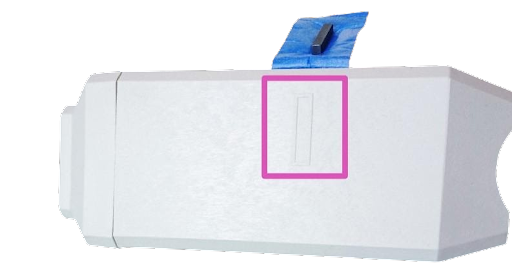

  1. Una volta montato il dispositivo, rimuovere il magnete. Questa operazione consentirà di attivare il localizzatore asset e di inviare il primo tracciato a Reveal. Il dispositivo non invierà più segnalazioni per circa 24 ore.

  2. Per modificare l'orario del tracciato, riposizionare il magnete per 2 minuti, quindi rimuoverlo e verificare di nuovo.

  3. Assicurarsi che il dispositivo stia inviando correttamente le segnalazioni. In caso contrario, applicare il magnete per due minuti e rimuoverlo nuovamente.

Verifica del funzionamento

I clienti di Reveal possono verificare l'installazione in Reveal.

Gli installatori qualificati che utilizzano Reveal possono servirsi dell'app Reveal Hardware Installer.

Se il dispositivo è installato in Fleet, utilizzare il Portale di installazione di Fleet.

Contattare il supporto.

Partner installatori

I partner installatori Verizon Connect sono tenuti a utilizzare l'app Reveal Hardware Installer (RHI) per verificare l'installazione. In caso di problemi con l'app RHI, contattare il team di Assistenza agli installatori.
