Guida all'installazione: Xirgo a 3 cavi su Reveal
Livello di competenza: Avanzate
Gli installatori devono avere una conoscenza pratica dei sistemi elettrici e di avviamento del veicolo e sapere come utilizzare ingressi per relè, diodi e sensori.
Questa guida spiega come installare il tracker di veicoli Xirgo con un'installazione a 3 cavi su veicoli leggeri e pesanti.
Achtung
Non utilizzare una connessione a 3 cavi durante l'installazione di questo dispositivo con un cavo a Y. Questo dispositivo non supporta due fonti di alimentazione contemporaneamente.
Tempo richiesto: 20-40 minuti

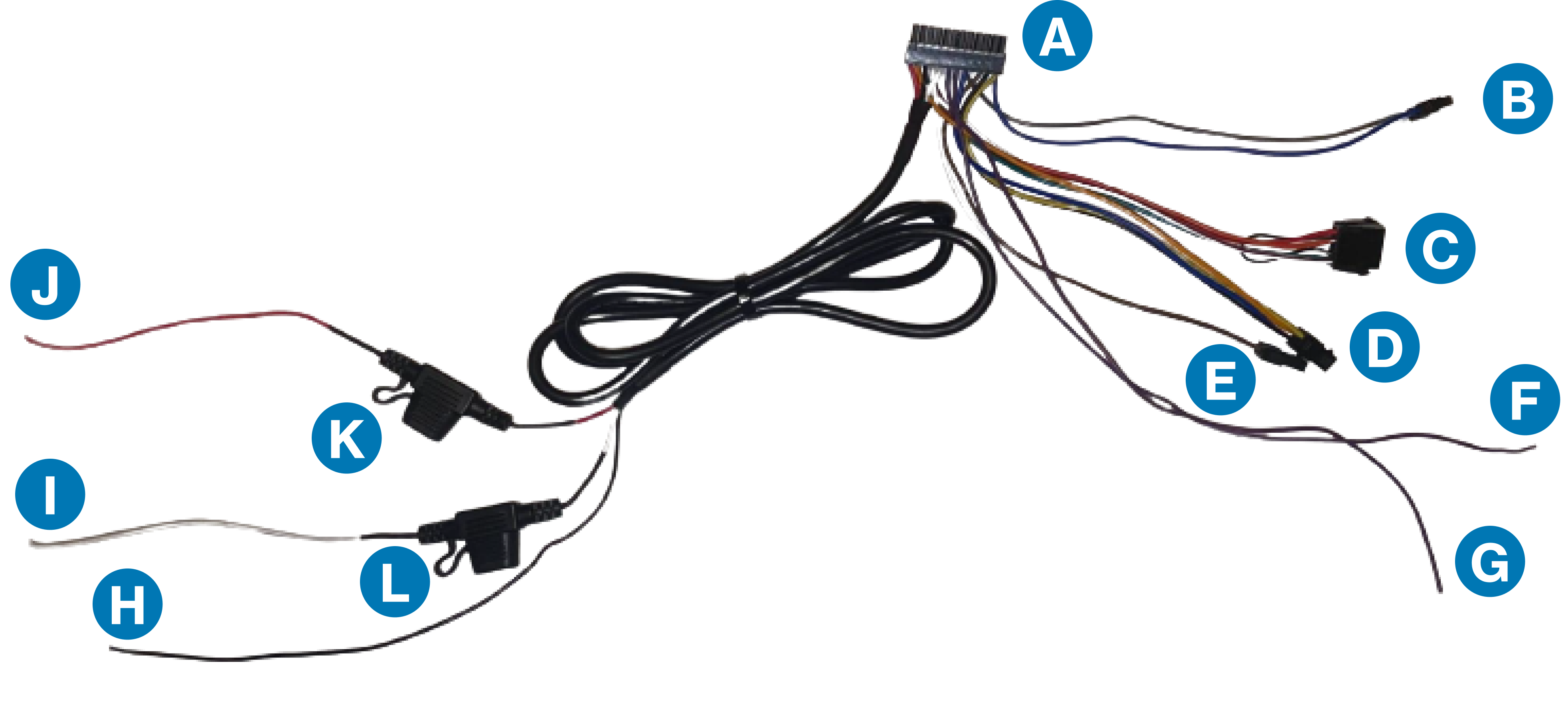

(A) Connettore I/O Molex a 24 pin
(B) Connettore lettore ID autista
(C) Connettore Garmin
(D) Connettore per pulsante emergenza/privacy
(E) Connettore per segnalatore acustico ID autista
(F) Ingresso 1 - filo viola, pin 6 (attivazione positiva)
(G) Ingresso 2 - filo viola, pin 7 (attivazione negativa)
(H) Filo di messa a terra (nero)
(I) Cavo di alimentazione dell'accensione (bianco)
(J) Cavo di alimentazione costante (rosso)
(K) Fusibile da 3 A
(L) Fusibile da 3 A
Fase 8: registrare il numero di serie del dispositivo
Annotare l'ESN/il numero di serie del dispositivo (servirà in un passaggio successivo).
I partner di installazione di Verizon Connect possono eseguire la scansione dell'ESN/del numero di serie del dispositivo utilizzando l'app Reveal Hardware Installer (RHI).
Nota
Il numero di serie del dispositivo (denominato "ESN" in Reveal) si trova sull'etichetta informativa sopra al dispositivo.
-

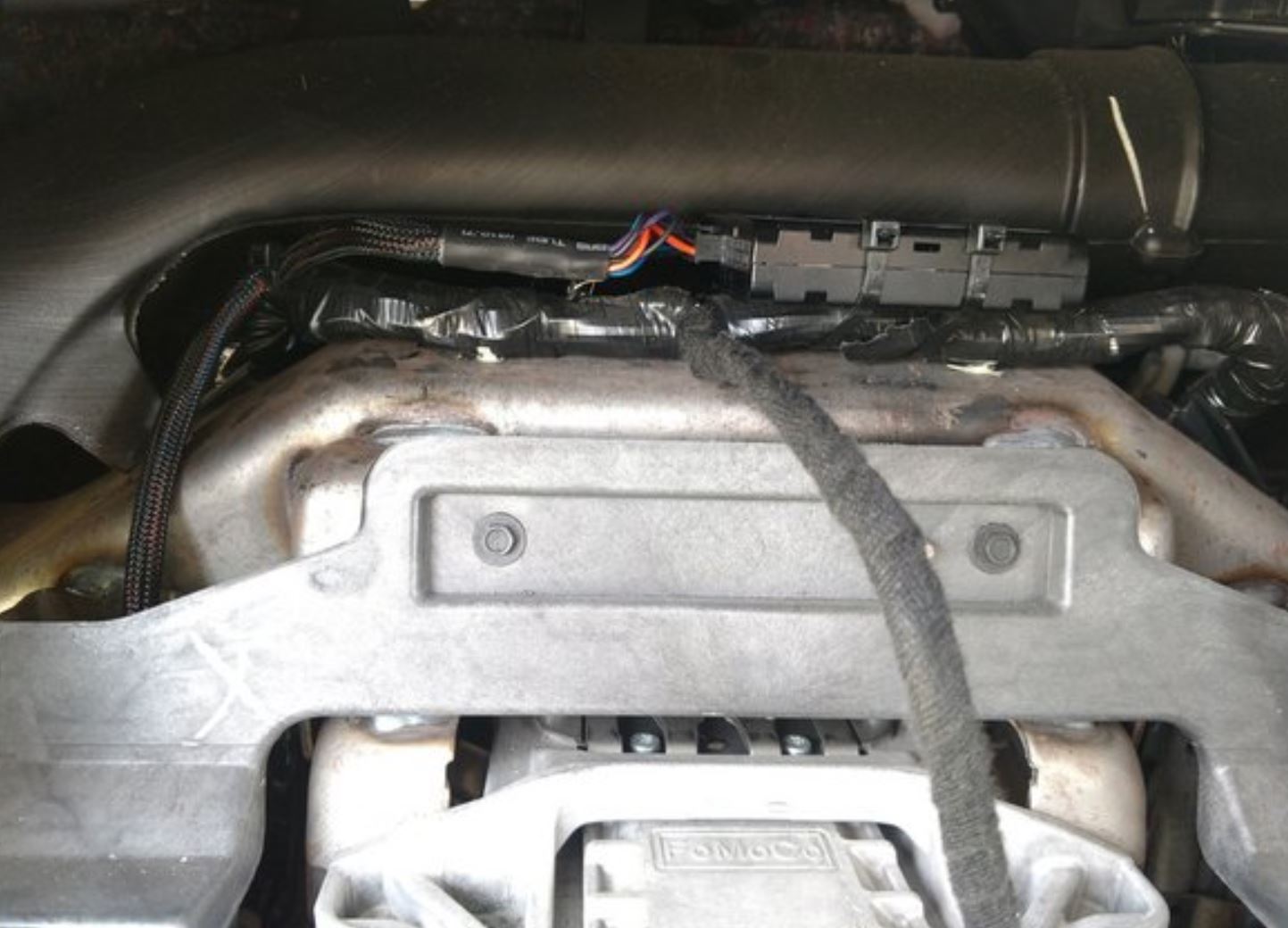

Trovare una posizione ottimale per il dispositivo. Di seguito sono mostrate le posizioni di montaggio suggerite.
(A) Dietro il pannello laterale all'altezza delle ginocchia dell'autista
(B) Dietro il quadro degli strumenti
(C) Dietro la console centrale
(D) Dietro il vano portaoggetti
-
Per garantire una buona copertura di rete, tenere in considerazione quanto segue nella scelta della posizione di montaggio:
- Per ottenere il miglior segnale, montare il dispositivo verso l'alto, con l'etichetta rivolta verso l'alto.
- Non montare il dispositivo direttamente sotto componenti in metallo di grandi dimensioni.
- Il dispositivo funziona correttamente attraverso vetro, plastica e materiali compositi.
Utilizzando il cablaggio di alimentazione a 24 pin, trovare e collegare i cavi del cablaggio come segue:
-
Il filo rosso della batteria a una fonte di alimentazione continua (batteria +).
-
Il cavo bianco a una fonte di accensione come l'interruttore di accensione, cavi di connessione liberi di fabbrica etichettati per questo uso, o la scatola dei fusibili.
-
Il cavo nero è per la messa a terra.
Colore del cavo rosso: batteria, bianco: accensione, nero: messa a terra
L'immagine sottostante mostra la tecnica di giunzione consigliata.

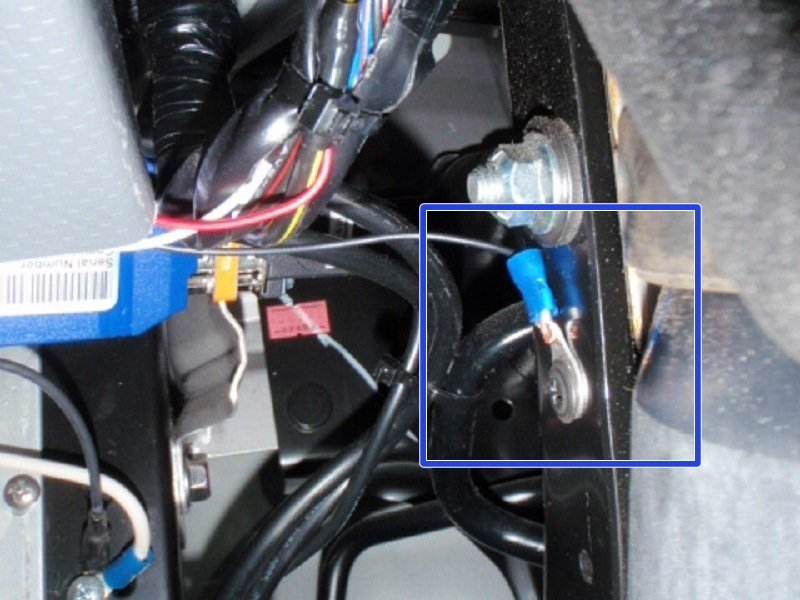

Utilizzando un terminale ad anello, terminare il cavo di massa al telaio utilizzando una vite autofilettante, un bullone di messa a terra contrassegnato in fabbrica o un cavo connettore libero etichettato per tale scopo.
Collegare il cavo di massa a un punto di messa a terra identificato in fabbrica, o a un circuito etichettato per tale scopo.
Per l'installazione su autocarri pesanti, semirimorchi o macchinari da costruzione:
non tentare di eseguire la messa a terra sul telaio con una vite autofilettante e un terminale ad anello.
Utilizzare sempre un punto di messa a terra contrassegnato in fabbrica o un circuito etichettato per questo scopo.
-
Se non sono installate periferiche opzionali, passare alla Fase 7: Instradare i cavi e fissare il dispositivo.
-
Altrimenti passare alla Fase 5: collegare il cablaggio di I/O.
-
Collegare il connettore del cablaggio di I/O a 24 pin Molex al dispositivo Xirgo.
-
Collegare il cablaggio di I/O agli ingressi opzionali (vedere le immagini sotto).
I colori dei cavi possono variare, verificare sempre il numero del pin.
-
A: l'ingresso 1 corrisponde al pin 6; ingresso positivo +
-
B: l'ingresso 2 corrisponde al pin 7; ingresso negativo (-)
-
A: Garmin
-
B: Emergenza/Privacy
-
C: Segnalatore acustico ID autista
-
D: Lettore ID autista
-
(A) LED ambra (rete cellulare)
-
OFF: assenza di alimentazione al dispositivo
-
Lampeggiante: il veicolo è spento
-
Lampeggiante veloce: ricerca del segnale cellulare in corso/Veicolo acceso
-
Fissa: segnale cellulare acquisito/Veicolo acceso
(B) LED blu (Bluetooth), solo per dispositivi dotati di Bluetooth
-
OFF: il Bluetooth non è collegato
-
Lampeggiante: Bluetooth collegato
(C) LED verde (GPS)
-
OFF: ricerca di satelliti in corso
-
Lampeggiante: conteggio satelliti +1
-
Il LED lampeggia una volta per indicare che è stato acquisito un segnale GPS.
-
Il LED continua a lampeggiare per indicare il numero di satelliti visibili al dispositivo.
-
-
Instradare i cavi verso la posizione di montaggio e collegarli.
Nota

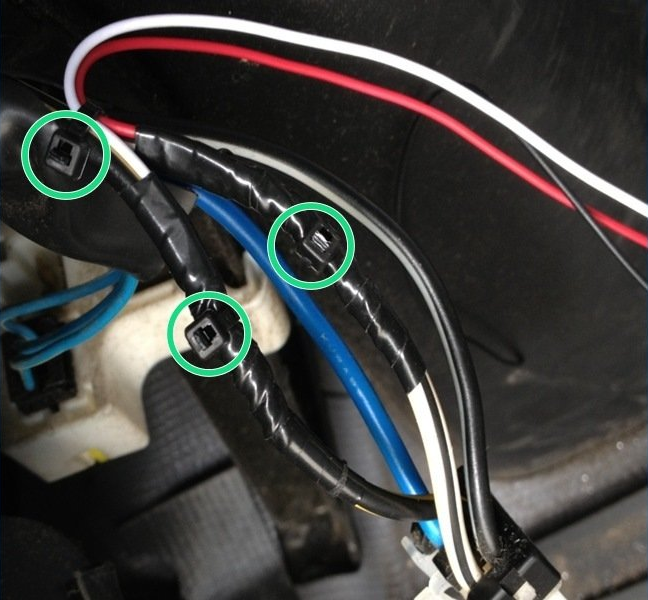

Avvolgere e fissare eventuali cavi allentati con fascette per assicurarsi che non interferiscano con i movimenti dell'autista o con il normale funzionamento del veicolo.
-
Controllare che sia tutto fissato saldamente e tagliare all'occorrenza la lunghezza eccedente delle fascette.
Attenzione
Prestare attenzione quando si tagliano le fascette. Il taglio o la scalfittura di cavi del veicolo adiacenti può causare problemi di prestazioni nel veicolo.
-
Accertarsi che l'installazione non interferisca con i movimenti dell'autista o con il normale funzionamento del veicolo. Se il cruscotto è stato rimosso, verificare la connessione di rete prima di riposizionarlo.
-
Fissare saldamente il dispositivo a una staffa di montaggio stabile o a un fascio di cavi utilizzando fascette, nastro biadesivo o velcro di resistenza idonea alle applicazioni industriali. Non coprire l'ESN/il numero di serie con il nastro biadesivo, poiché, quando il nastro verrà rimosso, l'etichetta si staccherà e risulterà illeggibile.
Nota
Il dispositivo deve essere fissato saldamente per evitare che si muova e generi segnalazioni errate di eventi di guida pericolosa.
Utilizzare Spotlight o il portale Reveal per effettuare il collegamento e verificare la correttezza delle installazioni.
Ulteriori informazioni su come verificare un'installazione in Reveal.
